Panneau fusible

[djoe007]

Bonsoir a tous,



Petit problème ce matin, je n'ai plus d'éclairage dans l habitacle mais sous les pieds, j'ai les leds d'ambiance dans les portières, mais plus de plafonnier et boîte a gant idem.

Je pense que c est un fusible mais le problème est que ma notice est en allemand.

Y aurais t il une âme charitable qui pourrais me faire des photos dans son carnet au niveau de la boîte a fusible. Car si j'en crois le livre en allemand y en a a gauche à droite et a droite dans le coffre mais lequel ???????

C est trop chiant sans lumière



Merci d'avance pour votre aide

[olivpet]

salut

je viens de t envoyer un MP pour le manuel en espérant que ça t aide

[dsts]

Bonjour,



sur le couvercle de la boîte à relais/fusibles des Audi françaises se trouve l'affectation des fusibles, mais également en allemand, voici une traduction française >>>ICI<<<.



Bon travail et bonne route!

[olivpet]

Salut,

D'après la doc, je dirai qu il s agit du fusible coté passager avant, dans le module B marron, le fusible 8 de 5A.

Les portes sont gérées individuellement, c est donc normal que l éclairage y soit présent.



regarde si ce fusible est grillé. D ici la je vais essayer de te faire une photo de mes fusibles arrière comme tu voulais mais je ne crois pas que ca va t aider.

[djoe007]

Salut a tous,



Merci pour vos réponses.



Voilà en plus des lampes plafonniers de la boîte gant et les leds sous les pieds, voilà le Klaxon qui ne fonctionne plus. J'ai regardé le fusible de l'avertisseur sonore il est bon. C'est trop relou...

De l'aide SVP..

Et merci

[djoe007]

bonsoir,



je viens de faire un auto scan avec mon vcds et la bcp bcp de défauts. je fais appel aux experts pour ces différents problèmes.



Voici et merci d'avance



Monday,09,December,2013,20:08:27:32264

VCDS Version: Release 11.11.3

Data version: 20120401



Chassis Type: 4G0

Scan: 01 02 03 05 08 09 0E 10 15 16 17 18 19 28 3B 42 44 46 47 52

53 55 56 5F 62 6C 6D 72 8F 90

VIN: WAUZZZ4G4CN017820

01-Engine -- Status: OK 0000

02-Auto Trans -- Status: OK 0000

03-ABS Brakes -- Status: Malfunction 0010

04-Steering Angle -- Status: OK 0000

05-Acc/Start Auth. -- Status: Malfunction 0010

08-Auto HVAC -- Status: Malfunction 0010

09-Cent. Elect. -- Status: Malfunction 0010

0E-Media Player 1 -- Status: OK 0000

10-Park/Steer Assist -- Status: OK 0000

15-Airbags -- Status: Malfunction 0010

16-Steering wheel -- Status: OK 0000

17-Instruments -- Status: OK 0000

18-Aux. Heat -- Status: OK 0000

19-CAN Gateway -- Status: Malfunction 0010

28-HVAC, Rear -- Status: OK 0000

3B-Sensor Elect. -- Status: OK 0000

42-Door Elect, Driver -- Status: OK 0000

44-Steering Assist -- Status: OK 0000

46-Central Conv. -- Status: Malfunction 0010

47-Sound System -- Status: Malfunction 0010

52-Door Elect, Pass. -- Status: Malfunction 0010

53-Parking Brake -- Status: Malfunction 0010

55-Xenon Range -- Status: OK 0000

56-Radio -- Status: OK 0000

5F-Information Electr. -- Status: Malfunction 0010

62-Door, Rear Left -- Status: OK 0000

6C-Back-up Cam. -- Status: Malfunction 0010

6D-Trunk Elect. -- Status: OK 0000

72-Door, Rear Right -- Status: OK 0000

8F-Pretens. Frt Left -- Status: OK 0000

90-Pretens. Frt Right -- Status: OK 0000



-------------------------------------------------------------------------------

Address 01: Engine (J623-CDUC) Labels: None

Part No SW: 4G0 907 401 F HW: 4G0 907 401

Component: 3.0TDI EDC17 H37 0004

Revision: 53H37---

Coding: 0A25401A042601020000

Shop #: WSC 02311 785 00200

ASAM Dataset: EV_ECM30TDI0114G0907401F 001004

ROD: EV_ECM30TDI0114G0907401F.rod

VCID: 2649E84159FC2C9

No fault code found.

Readiness: 0 0 0 0 1

-------------------------------------------------------------------------------

Address 02: Auto Trans (J217) Labels: 0B5-927-156.clb

Part No SW: 4G1 927 156 B HW: 0B5 927 156 F

Component: 0B5 30 TDIRdW H10 0001

Revision: --H10--- Serial number: 0000000074

Coding: 000001

Shop #: WSC 02311 785 00200

ASAM Dataset: EV_TCMDL501 A02087

ROD: EV_TCMDL501.rod

VCID: 2C5D1A694710169

No fault code found.

-------------------------------------------------------------------------------

Address 03: ABS Brakes (J104) Labels: None

Part No SW: 4G0 907 379 F HW: 4G0 907 379 F

Component: ESP PREMIUM H09 0250

Revision: -------- Serial number: --------------

Coding: 27A68701E465E180DB00

Shop #: WSC 02311 785 00200

ASAM Dataset: EV_ESPPremiAU57X 004017

ROD: EV_ESPPremiAU57X.rod

VCID: 346D02099F204E9

1 Fault Found:

0687 - Function Restriction due to Received Malfunction Value

U1113 00 [008] - -

Intermittent - Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 6

Fault Frequency: 3

Reset counter: 175

Mileage: 46472 km

Date: 2013.12.07

Time: 16:04:44



-------------------------------------------------------------------------------

Address 05: Acc/Start Auth. (J393) Labels: 8K0-907-064-05.clb

Part No SW: 4H0 907 064 BP HW: 4H0 907 064 BP

Component: BCM2 2.0 H31 0330

Revision: 00002001

Coding: 01A83006000000000000

Shop #: WSC 02311 785 00200

VCID: 78F5F639CBC86A9

1 Fault Found:

01330 - Central Control Module for Central Convenience (J393)

013 - Check DTC Memory - Intermittent

Freeze Frame:

Fault Status: 00101101

Fault Priority: 6

Fault Frequency: 10

Reset counter: 178

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 15:50:43



-------------------------------------------------------------------------------

Address 08: Auto HVAC (J255) Labels: None

Part No SW: 4G0 820 043 K HW: 4G0 820 043 K

Component: KLIMA 4 ZONEN H11 0056

Serial number: 21061100040676

Coding: 361100B828

Shop #: WSC 02391 785 00200

ASAM Dataset: EV_AirCondiComfoUDS 002029

ROD: EV_AirCondiComfoUDS.rod

VCID: 2757E5455EF6351

4 Faults Found:

0269 - Control Circuit for A/C Compressor

B10A9 29 [009] - Signal Implausible

Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 7

Fault Frequency: 42

Reset counter: 138

Mileage: 46472 km

Date: 2013.12.07

Time: 15:19:31

0276 - Engine Off Timer Performance

P150A 00 [009] - -

Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 7

Fault Frequency: 1

Reset counter: 138

Mileage: 46632 km

Date: 2013.12.09

Time: 00:04:09

0314 - Function Restricted due to Missing Message(s)

U1111 00 [008] - -

Intermittent - Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 6

Fault Frequency: 3

Reset counter: 175

Mileage: 46472 km

Date: 2013.12.07

Time: 15:39:31

0373 - Function Restriction due to Received Malfunction Value

U1113 00 [009] - -

Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 6

Fault Frequency: 1

Reset counter: 138

Mileage: 46632 km

Date: 2013.12.09

Time: 18:42:14



-------------------------------------------------------------------------------

Address 09: Cent. Elect. (J519) Labels: 4H0-907-063.clb

Part No SW: 4H0 907 063 BF HW: 4H0 907 063 F

Component: BCM1 2.0 H12 0100

Revision: 20012002 Serial number: 00000001098328

Coding: 2600201141349FE08181008300001D0CCF9CC30826090101000008602101

Shop #: WSC 02311 785 00200

VCID: 6DDBD76DB48ADF1

Subsystem 1 - Part No SW: 4G1 955 119 HW: 4G8 955 119

Component: WWS57X 110526 H35 0051

Coding: 0045F7

Subsystem 2 - Part No SW: 8K0 955 559 HW: 8K0 955 559 Labels: 8K0-955-559.CLB

Component: RLS H04 0003

Coding: 03512B

Subsystem 3 - Part No SW: 4G0 941 531 E HW: 4G0 941 531 E

Component: E1 - LDS H07 0044

Subsystem 4 - Part No SW: 4H0 907 658 HW: 4H0 907 658

Component: AQ_Hum_Sensor H02 0002

1 Fault Found:

03123 - Terminal 30 - 2

011 - Open Circuit

Freeze Frame:

Fault Status: 01101011

Fault Priority: 2

Fault Frequency: 1

Reset counter: 138

Mileage: 46632 km

Time Indication: 0

Date: 2013.12.09

Time: 18:37:00



-------------------------------------------------------------------------------

Address 0E: Media Player 1 (R41) Labels: Redir Fail!

Part No SW: 8X0 035 110 B HW: 8X0 035 110

Component: CDC-MP3-Pana H41 0480

Revision: 00000007

VCID: 2C5D1A694F10169

No fault code found.

-------------------------------------------------------------------------------

Address 10: Park/Steer Assist (J446) Labels: 4H0-919-475-7X2.clb

Part No SW: 4H0 919 475 L HW: 4H0 919 475 C

Component: PARKHILFE ACC H07 0043

Revision: 11001001 Serial number: 55901116601636

Coding: 280305

Shop #: WSC 32662 134 86462

ASAM Dataset: EV_EPHVA18AU57X0000 002005

ROD: EV_EPHVA18AU57X0000.rod

VCID: 3B7F2935B27E811

No fault code found.

-------------------------------------------------------------------------------

Address 15: Airbags (J234) Labels: None

Part No SW: 4H0 959 655 C HW: 4H0 959 655 C

Component: Airbag10.43 H40 0040

Revision: -------- Serial number: 003JG002VW9Q

Coding: 30323436313330303435554A304C34473053

Shop #: WSC 02311 785 00200

ASAM Dataset: EV_AirbaAU10BPAAU64X 001014

ROD: EV_AirbaAU10BPAAU64X_AU57.rod

VCID: 36693801895C5C9

Crash sensor for side airbag; driver side:

Serial number: 3575HRB40510ISD410P2

Crash sensor for side airbag; passenger side:

Serial number: 3585HRB404R0ILP0EHI9

Crash sensor for side airbag; rear driver side:

Serial number: 3515JRB404P0JE3GJ058

Crash sensor for side airbag; rear passenger side:

Serial number: 3525JRB405B0J2N2E9OD

Crash sensor for front airbag; driver side:

Serial number: 3554VRB40630HGJ8F8CM

Crash sensor for front airbag; passenger side:

Serial number: 3564VRB40630HGJ8HGV9

1 Fault Found:

1048581 - Databus

U1123 00 [008] - Received Error Message

Intermittent - Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 6

Fault Frequency: 3

Reset counter: 175

Mileage: 46472 km

Date: 2013.12.07

Time: 16:04:43



-------------------------------------------------------------------------------

Address 16: Steering wheel (J527) Labels: None

Part No SW: 4G0 953 568 A HW: 4G0 953 568 A

Component: Lenks.Modul H05 0201

Revision: 00000000 Serial number: 20110617000402

Coding: 000034

Shop #: WSC 02311 785 00200

VCID: 30650E196338729

Subsystem 1 - Part No SW: 4G0 951 528 A HW: 4G0 951 528 A

Component: E221 - MFL H07 0009

No fault code found.

-------------------------------------------------------------------------------

Address 17: Instruments (J285) Labels: 4H0-920-xxx-17.clb

Part No SW: 4G8 920 931 E HW: 4G8 920 931 E

Component: TDieRdw H71 0375

Revision: 26181114 Serial number: 658260611592015

Coding: 13AF09000B010008030200

Shop #: WSC 02311 785 00200

ASAM Dataset: EV_RBD4K 004040

ROD: EV_RBD4K_AU57.rod

VCID: 30650E196B38729

No fault code found.

-------------------------------------------------------------------------------

Address 18: Aux. Heat (J364) Labels: None

Part No SW: 4H0 265 105 E HW: 4H0 265 105 E

Component: Standheizung H24 0250

Revision: 66006006 Serial number: 20110608160625

Coding: 5D3B00

Shop #: WSC 02311 785 00200

VCID: 244DF24927C0DE9

No fault code found.

-------------------------------------------------------------------------------

Address 19: CAN Gateway (J533) Labels: None

Part No SW: 4G0 907 468 E HW: 4G0 907 468 A

Component: J533--Gateway H08 0213

Revision: -------- Serial number: 00000000179139

Coding: 00CD077D00

Shop #: WSC 02391 785 00200

ASAM Dataset: EV_GatewUDS 001025

ROD: EV_GatewUDS_AU57.rod

VCID: 326104116534409

Control unit for battery monitoring:

Subsystem 1 - Part No SW: 8X0 915 181 HW: 8X0 915 181

Component: J367-BDM H07 0140

Serial number: 00000000005650764669

Voltage stabilizer:

1 Fault Found:

5055 - No Communications with HVAC Control Module (J301)

U0164 00 [008] - -

Intermittent - Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 2

Fault Frequency: 1

Reset counter: 178

Mileage: 46632 km

Date: 2013.12.09

Time: 00:00:13



-------------------------------------------------------------------------------

Address 28: HVAC, Rear (E265) Labels: 4G0-919-158.clb

Part No SW: 4G0 919 158 D HW: 4G0 919 158 D

Component: KLIMA FOND H07 0056

Serial number: 22061100040245

Coding: 01

Shop #: WSC 02391 785 00200

ASAM Dataset: EV_ClimaContrUnitRearUDS 002012

ROD: EV_ClimaContrUnitRearUDS.rod

VCID: 30650E196B38729

No fault code found.

-------------------------------------------------------------------------------

Address 3B: Sensor Elect. (J849) Labels: 4G0-907-637.clb

Part No SW: 4G0 907 637 B HW: 4G0 907 637 B

Component: SARA 6D H02 0004

Revision: -------- Serial number: EJ1BPA42013T6$0

Shop #: WSC 00000 000 00000

ASAM Dataset: EV_SARA 006014

ROD: EV_SARA_AU57.rod

VCID: 2D5B176D7C0A1F1

No fault code found.

-------------------------------------------------------------------------------

Address 42: Door Elect, Driver (J386) Labels: None

Part No SW: 4G8 959 793 E HW: 4G8 959 793 A

Component: TSG FA H05 0212

Revision: -------- Serial number: --------------

Coding: 011F16204000628002080002

Shop #: WSC 02391 785 00200

VCID: 428154D1DD94F09

No fault code found.

-------------------------------------------------------------------------------

Address 44: Steering Assist (J500) Labels: None

Part No SW: 4G0 909 144 K HW: 4G0 909 144 G

Component: RCEPS H33 0009

Revision: 00001000 Serial number: 0006094587

Coding: 101000010000

Shop #: WSC 02391 785 00200

ASAM Dataset: EV_RCEPS 007007

ROD: EV_RCEPS.rod

VCID: 31630B1D60327B1

No fault code found.

-------------------------------------------------------------------------------

Address 46: Central Conv. (J393) Labels: 4H0-907-064-46.clb

Part No SW: 4H0 907 064 BP HW: 4H0 907 064 BP

Component: BCM2 2.0 H31 0330

Revision: 00002001 Serial number: 0152050394

Coding: 0100062200B93505832008040A0100000000000000000000000000000000

Shop #: WSC 02311 785 00200

VCID: 78F5F639CBC86A9

Subsystem 1 - Part No SW: 7P5 959 591 HW: 4H0 959 591

Component: J245 PS40.033 H07 0006

Coding: 001F00

12 Faults Found:

03026 - Enabling Terminal 15:

011 - Open Circuit - Intermittent

Freeze Frame:

Fault Status: 00101011

Fault Priority: 2

Fault Frequency: 1

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 15:39:13

03725 - Control Module for Seat Belt Tensioner; Left Front

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 6

Fault Frequency: 1

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 15:39:13

01333 - Door Control Module; Rear Left (J388)

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 6

Fault Frequency: 2

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 15:50:43

01331 - Door Control Module; Driver Side (J386)

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 6

Fault Frequency: 1

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 15:50:43

01316 - ABS Control Module

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 6

Fault Frequency: 1

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 15:50:43

01512 - Control Module for Sliding Roof

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 2

Fault Frequency: 1

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 15:51:05

00457 - Control Module for Network (J519)

013 - Check DTC Memory - Intermittent

Freeze Frame:

Fault Status: 00101101

Fault Priority: 6

Fault Frequency: 5

Reset counter: 178

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 16:04:47

00926 - Terminal 30

011 - Open Circuit - Intermittent

Freeze Frame:

Fault Status: 00101011

Fault Priority: 2

Fault Frequency: 2

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 16:36:53

03124 - Terminal 30 - 3

011 - Open Circuit - Intermittent

Freeze Frame:

Fault Status: 00101011

Fault Priority: 2

Fault Frequency: 1

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 16:43:05

00317 - Rear Lid Control Module (J605)

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 6

Fault Frequency: 2

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 16:44:49

01334 - Door Control Module; Rear Right (J389)

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 6

Fault Frequency: 1

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 16:44:56

03123 - Terminal 30 - 2

011 - Open Circuit - Intermittent

Freeze Frame:

Fault Status: 00101011

Fault Priority: 2

Fault Frequency: 1

Reset counter: 178

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 16:45:00



-------------------------------------------------------------------------------

Address 47: Sound System (J525) Labels: None

Part No SW: 4G0 035 223 B HW: 4G0 035 223 A

Component: BOSE G3 C7 H07 0130

Revision: CJ007000 Serial number: 00000000004692

Coding: 030000

Shop #: WSC 02311 785 00200

VCID: 1C3DCAA91FB0E69

1 Fault Found:

02753 - Inside Microphone (R74)

011 - Open Circuit - Intermittent

Freeze Frame:

Fault Status: 00101011

Fault Priority: 4

Fault Frequency: 3

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.08

Time: 11:15:12



-------------------------------------------------------------------------------

Address 52: Door Elect, Pass. (J387) Labels: None

Part No SW: 4G8 959 792 E HW: 4G8 959 792 A

Component: TSG BF H05 0212

Revision: -------- Serial number: --------------

Coding: 011F16204400628002080002

Shop #: WSC 02391 785 00200

VCID: 41835BDDD892EB1

2 Faults Found:

03725 - Control Module for Seat Belt Tensioner; Left Front

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 6

Fault Frequency: 1

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 15:39:13

01334 - Door Control Module; Rear Right (J389)

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 6

Fault Frequency: 1

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 16:45:00



-------------------------------------------------------------------------------

Address 53: Parking Brake (----) Labels: 4H0-907-801.clb

Part No SW: 4H0 907 801 E HW: 4H0 907 801 A

Component: EPB-4 H03 0012

Revision: -------- Serial number: 00000000090411

ASAM Dataset: EV_ParkiBrake 001022

ROD: EV_ParkiBrake.rod

VCID: 2A511C714DE4089

4 Faults Found:

131840 - Switch for Electric Parking Brake

C100C 13 [000] - Open Circuit

Intermittent - Not Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000000

Fault Priority: 1

Fault Frequency: 242

Reset counter: 8

Mileage: 197120 km

Date: 2070.04.00

Time: 00:32:00

10613248 - Terminal 15

U1405 00 [008] - Implausible Signal

Intermittent - Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 4

Fault Frequency: 6

Reset counter: 135

Mileage: 46472 km

Date: 2013.12.07

Time: 15:39:13

197120 - Indicator Lamp in Controls

C1014 14 [008] - Open or Short to Ground

Intermittent - Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 6

Fault Frequency: 81

Reset counter: 66

465152 - Function Restriction due to Received Malfunction Value

U1113 00 [008] - -

Intermittent - Confirmed - Tested Since Memory Clear

Freeze Frame:

Fault Status: 00000001

Fault Priority: 6

Fault Frequency: 3

Reset counter: 175

Mileage: 46472 km

Date: 2013.12.07

Time: 16:04:43



-------------------------------------------------------------------------------

Address 55: Xenon Range (J431) Labels: None

Part No SW: 4H0 907 357 A HW: 4H0 907 357 A

Component: ....LWR12.... H02 0013

Serial number: 110622-0004-043

Coding: 1121A6101002A300

Shop #: WSC 02391 785 00200

ASAM Dataset: EV_HeadlRegulBasic 005001

ROD: EV_HeadlRegulBasic_AU57.rod

VCID: 2C5D1A694710169

No fault code found.

-------------------------------------------------------------------------------

Address 56: Radio ® Labels: Redir Fail!

Part No SW: 4G1 035 053 C HW: 4G1 035 053

Component: Radio U Basic H41 0079

Revision: AB001007 Serial number: 049FV0BB005432

Coding: 010003010000000001

Shop #: WSC 02311 785 00200

VCID: 1F47FDA50EA6FD1

No fault code found.

-------------------------------------------------------------------------------

Address 5F: Information Electr. (J794) Labels: 4E0-035-6xx-5F.clb

Part No SW: 4G0 035 670 C HW: 4G0 035 670

Component: H-BNT-EU H47 0406

Revision: -------- Serial number: 428FU0B7517301

Coding: 020100000103E3EF05108F3E00000003000001000200000000

Shop #: WSC 32662 134 86462

VCID: 234FF15522CED91

Subsystem 1 - Part No: 8R0 060 884 N

Component: EUR 2011 1205

Subsystem 2 - Part No SW: 4G0 919 605 A HW: 4G0 919 605 A

Component: DU8 C7 SV H42 0021

Subsystem 3 - Part No SW: 4G1 919 610 A HW: 4G1 919 610 A

Component: E380 BDT C7 H08 0203

Subsystem 4 - Part No: 8R0 060 961 B

Component: CD-Database 3371

1 Fault Found:

03157 - Functionality limited due to Communications Disruption

000 - -

Freeze Frame:

Fault Status: 01100000

Fault Priority: 6

Fault Frequency: 1

Reset counter: 138

Mileage: 46632 km

Time Indication: 0

Date: 2013.12.09

Time: 18:54:03

Freeze Frame:

Bin. Bits: 00000000 00000000

Bin. Bits: 00000000 00000000

Bin. Bits: 00000000 00010000

Bin. Bits: 00000000 00000000

Bin. Bits: 00000000 00000000



-------------------------------------------------------------------------------

Address 62: Door, Rear Left (J388) Labels: None

Part No SW: 4G8 959 795 E HW: 4G8 959 795 A

Component: TSG HL H04 0212

Revision: -------- Serial number: --------------

Coding: 010F14204000628002080002

Shop #: WSC 02391 785 00200

VCID: 448D52C9C780FE9

No fault code found.

-------------------------------------------------------------------------------

Address 6C: Back-up Cam. Labels: 4H0-907-441.clb

Part No SW: 4G0 907 441 B HW: 4H0 907 441

Component: SG Rueckfahrkamera 0061

Revision: --H04--- Serial number: 525 PA8J1XG5PP

Coding: 1080004

Shop #: WSC 32662 134 94100

VCID: 2649E84191FC2C9

1 Fault Found:

01327 - Control Module for Parking Aid (J446)

004 - No Signal/Communication - Intermittent

Freeze Frame:

Fault Status: 00100100

Fault Priority: 6

Fault Frequency: 6

Reset counter: 175

Mileage: 46472 km

Time Indication: 0

Date: 2013.12.07

Time: 15:39:15

Freeze Frame:

Term 15 On

Reverse OFF

Count: 3



-------------------------------------------------------------------------------

Address 6D: Trunk Elect. (----) Labels: None

Part No SW: 4G5 959 107 A HW: 4G5 959 107

Component: HDSG-Modul H01 0038

Revision: 13001001 Serial number: 151100208

Coding: 111104C000

Shop #: WSC 02311 785 00200

ASAM Dataset: EV_HDSGAu571 001001

ROD: EV_HDSGAu571_AU57.rod

VCID: 30650E196B38729

No fault code found.

-------------------------------------------------------------------------------

Address 72: Door, Rear Right (J389) Labels: None

Part No SW: 4G8 959 795 E HW: 4G8 959 795 A

Component: TSG HR H04 0212

Revision: -------- Serial number: --------------

Coding: 010F14204000628002080002

Shop #: WSC 02391 785 00200

VCID: 448D52C9C780FE9

No fault code found.

-------------------------------------------------------------------------------

Address 8F: Pretens. Frt Left (J854) Labels: 4H0-980-94x-RGS.clb

Part No SW: 4H0 980 945 HW: 4H0 980 945

Component: RGS-VL H05 0070

Coding: 00060000031F030000030801424CDA010000

Shop #: WSC 02311 785 00200

ASAM Dataset: EV_RGS_L 002004

ROD: EV_RGS_L.rod

VCID: EFE74D653686AD1

No fault code found.

-------------------------------------------------------------------------------

Address 90: Pretens. Frt Right (J855) Labels: 4H0-980-94x-RGS.clb

Part No SW: 4H0 980 946 HW: 4H0 980 946

Component: RGS-VR H05 0070

Coding: 00060000031F030000030801424CDA010000

Shop #: WSC 02311 785 00200

ASAM Dataset: EV_RGS_R 002004

ROD: EV_RGS_R.rod

VCID: F0E54E192BB8B29

No fault code found.

End ---------------------------------------------------------------------

[olivpet]

J y connais rien mais moi j irai chez audi rapidement avec tous ces codes erreurs... tu dois avoir une carte electronique qui est HS

[stannio]

Oula la ...!!!!

Moi je changerai carrément de bagnole...!!! C'est plus une liste d'erreur, c'est carrément une notice complète..!!!

Direction AUDI CC très très vite...!!!



Bon courage...!!!

[djoe007]

Salut,



Bon je vais effacer tout les défauts et refaire un scan pour voir lesquels disparaissent, car j ai pas mal retiré de fusibles pour les contrôler.

See you a for next scan.



Merci

j ai déjà un rdv en concession en fin de mois pour y passer mon 13 salaire lol.

[Baph]

Bonsoir,

J'ai l'impression que tu as le même problème que j'ai eu il y a 5 mois (voir post ici) : au début, plus de lumière dans le plafonnier, boite à gants et au fur et à mesure les éléments tombaient en panne (clim, MMI etc)...J'ai cherché dans les 3 compartiments à fusibles....aucun avait sauté, je suis allé au CC et au bout de 3 aller-retour, un technicien avait trouvé dans un note audi qu'il y avait un 4ème boitier à fusible sur nos A6 C7 se situant sous le volant. Il te faut démonter le cache sous le volant pour y accèder. Parles-en à ton CC au cas où il ne trouve pas !

J'espère que c'est ça ton problème...

[djoe007]

Merci pour l'info

Je vais regarder cela



Tchuss

[dsts]

Bonsoir,

J'ai l'impression que tu as le même problème que j'ai eu il y a 5 mois (voir post ici) : au début, plus de lumière dans le plafonnier, boite à gants et au fur et à mesure les éléments tombaient en panne (clim, MMI etc)...J'ai cherché dans les 3 compartiments à fusibles....aucun avait sauté, je suis allé au CC et au bout de 3 aller-retour, un technicien avait trouvé dans un note audi qu'il y avait un 4ème boitier à fusible sur nos A6 C7 se situant sous le volant. Il te faut démonter le cache sous le volant pour y accèder. Parles-en à ton CC au cas où il ne trouve pas !

J'espère que c'est ça ton problème...



Bonjour,



drôle de technicien car cela fait depuis près de 40 ans qu'Audi place aussi ces fusibles sous le volant dans les Audi 100/A6.





Bon travailet bonne route!

[djoe007]

Salut baph,



Merci pour l'info , mais te rappelles tu ou ce foutu fusible était et quel amperage si jamais je trouve ce foutu fusible à la C... Je vais le mettre dans l'étau..

Ps j'ai mis aussi des Led. De chez ledperf plafonnier avant arrière et boîte gant il y'a 2 semaines.

Bon je ferais cela ce WE avec des photos si c est bien cela. Ça pourra certainement aider un autre gars chanceux comme nous...



Allez merci et bonne soirée

[djoe007]

Ré bonsoir,



Pour le porte fusible numéro 2 j'espère qu'il ne faut pas démonter la moitié de la voiture ..lol

[Baph]

Bonsoir,



Pour dsts : c'est surement un jeune technicien :-) et moi, ça ne fait pas longtemps que j'ai une audi A6 (j'avais plutot une VW ou une OPEL)...j'ai cru ce qu'il m'a dit ;-)



Pour djoe007 : désolé, mais c'est le technicien du CC qui m'a changé le fusible et j'étais prêt à démonter le panneau sous le volant au cas où le fusible venait à sauter (quand je mettrais la dernière ampoule led) mais je n'ai plus eu de problème et donc je n'ai jamais re-démonté ce panneau. Par contre, quand j'ai jeté un coup d'oeil, il faut un tournevis spécial je crois. Il faudrait que tu vérifies si tu as le bon tournevis pour ce WE. Et puis, suite à cet incident, j'ai acheté au CC tous les types de fusibles de la voiture au cas où...

[iridium]

Si tu as retiré pas mal de fusibles et donc privé les modules d'alimentation, en effet pas anormal que tu aies tant d'erreurs durant le scan. Pour tester les fusibles mieux vaut utiliser un multimetre en les laissant dans leur emplacement afin de ne pas générer des erreurs inutilement. Refais un clear all dtc et reposte ton scan stp, trop le boxon avec celui que tu as posté ;-)

[djoe007]

Bonsoir,



Résolu c était bien un fusible mais derrière le volant non marqué sur la notice. Encore merci à baph, pour le tuyau pour y accéder rien de plus simple enlever le cache a gauche côté conducteur ( port fusible) une vis, puis une vis endessous de chaque côté du volant on tire vers le bas et un peu vers soit et on a accès aux fusibles, le mien était de 20 ampère.

Remis et hop de la lumiere et le Klaxon



J ai effacé tout les défaut avec le vcds puis refais un scan je n'ai plus aucun défaut



Yes yes



Merci à tous et bonne soirée

[dsts]

Bonsoir,



Résolu c était bien un fusible mais ...



Bonjour,



c'était bien un fusible, mais un fusible ne saute pas sans raison!

Contrôle ce que ce fusible alimente.



Bon travail et bonne route!

[FLOMAT]

Bonjour

petit déterrage de sujet...

même causes même conséquence pour moi et même réponse du garage Audi...

Quequ'un aurait il une photo du fusible à remplacer sous le volant ??

Merci beaucoup.

Bonne journée à tous

[FLOMAT]

Résolu, c'était bien un fusible de 20A situé sous le volant, derrière les relais, il est entre 2 fusibles de 35A.



Bonne journée à tous!

[A6bers]

J'ai eu exactement le meme problème et je conseille a tous de prendre une photo avant de controler les fusibles car j'en ai placer un juste a cote de son emplacement et la voiture avait defaut bva frein de stationnement abs etc etc et ne demarrais meme plus donc toujours prendre une photo avant et si vous remplacez les ampoules par des leds ne pas changer lampoule boite a gant surtout car ca fait sauter le fusible . Interieur et coffre c'est ok .



Envoyé de mon SM-G935F en utilisant Tapatalk

[SCOZZA1980]

Bonjour exactement même souci avec mon Audi a6 4g 2012

Mais après remplacement du fusible j ai essayé d effacer les défauts au vag com mais sans succès faut il une version spéciale ou officielle pour pouvoir effacer les erreurs car ma version n y arrive pas merci de l info

[Loostik]

bah moi diagnostique, a cause des led, j'ai toute une rangé de lumiere du tdb qui ne s'allume plus, diagnostique chez audi "organe de commande de reseau de bord" HS, 420eur le boitier...

[ggtchik]

Ouille, ça fait mal. J'hésite à mettre des loupiotes led

[SCOZZA1980]

Bonjour problème résolu en vérifiant les fusibles j ai mis un fusible juste à côté de son emplacement

Par contre si vous décidez de changé vos ampoules ne toucher pas à celle de la boite à gant

[yanfalco]

Le 01/06/2017 à 22:55, A6bers a dit :

J'ai eu exactement le meme problème et je conseille a tous de prendre une photo avant de controler les fusibles car j'en ai placer un juste a cote de son emplacement et la voiture avait defaut bva frein de stationnement abs etc etc et ne demarrais meme plus donc toujours prendre une photo avant et si vous remplacez les ampoules par des leds ne pas changer lampoule boite a gant surtout car ca fait sauter le fusible . Interieur et coffre c'est ok .



Envoyé de mon SM-G935F en utilisant Tapatalk

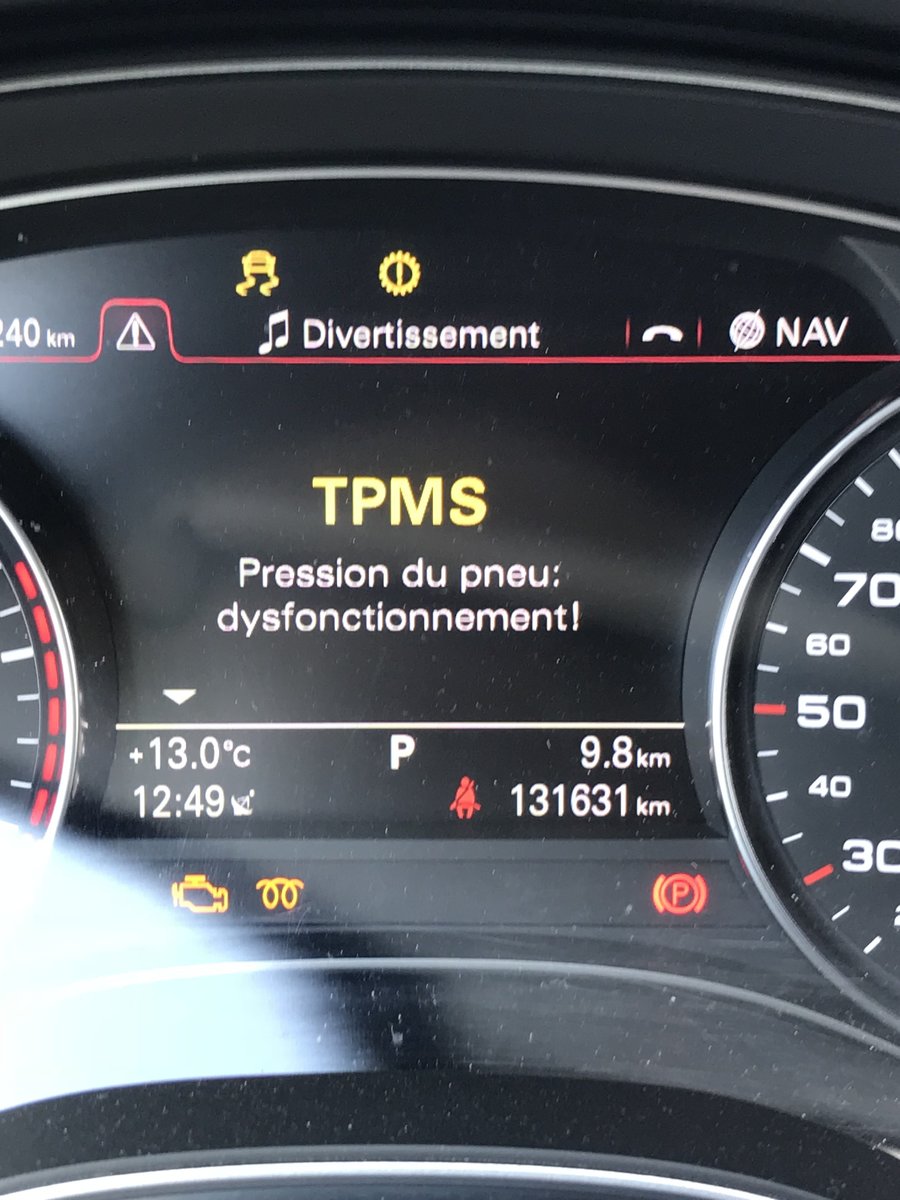

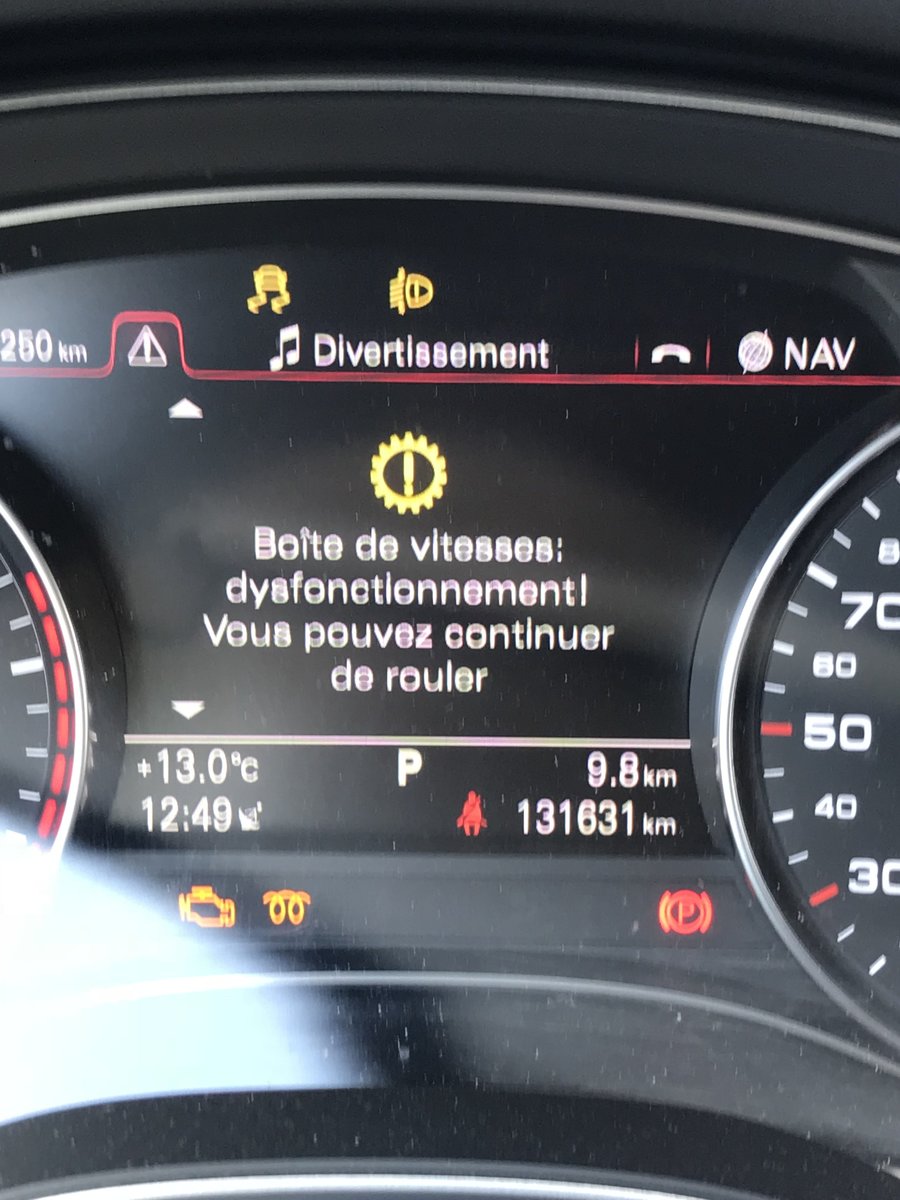

Bonjour j’ai également ce problème dont parle A6bers mais moi c’est intermittents tous les défauts s’affichent plus possible de démarrer je ferme la voiture j’attends 10 min j’ouvre et là ça démarre et plus de défauts donc pour moi c’est pas un fusible seriez-vous où est situé le relais 645 alimentation tension sur nos chère Audi a6 c7 ?

merci pour vos réponse.



[Loostik]

C’est pas un problème de batterie ça ?

[yanfalco]

il y a 7 minutes, LOOSTIK a dit :

C’est pas un problème de batterie ça ?

Batterie testée ok et une fois que le problème a disparu après fermeture et réouverture de la voiture le moteur démarre sans aucun soucis

[zycral]

Il y a 15 heures, LOOSTIK a dit :

C’est pas un problème de batterie ça ?

Non je ne pense pas cela doit être un relais sécurité mais lequel ?

J'avais ouvert un poste avec multiples défauts dans ce forum et personne n'a encore ciblé la possible origine, une personne du site avait quelques de choses de similaire il y avait un soucis dans un connecteur électrique sur une des roues avant



Modifié 14 mai 2018 par fks67

[yanfalco]

Il y a 6 heures, fks67 a dit :



Bonjour fsk67



oui c’est bien un relais qui porte le numéro 645 et c’est le relais d’alimentation tension mais je ne sais pas ou il se trouve il y en a plusieurs qui on ce numéro 645 j’ai changé ce du coffre à droite et celui qui est sous le volant mais c’est toujours pareil donc il doit en avoir d’autre mais ou???

Si quelqu’un a un schéma de l’emplacements de tout les relais de A6 avant 4G C7 de 2012 je suis preneur.

[zycral]

Cool yanfalco ,on avance déja plus combien il coûte ce relais 645 ?

En effet ça serait cool que quelqu'un nous communique l'emplacement de tous ces relais

J'ai aussi constasté que ce problème est en forte augmentation ,il y a un an personne n'en parlais et aujourd'hui c'est maintenant la 4 ou 5 éme fois qu'on aborde ce soucis



[yanfalco]

Il y a 4 heures, fks67 a dit :





J’ai pas la facture sous les yeux mais de mémoire dans les 25€ le relais.

[yanfalco]

Référence du relais : 4H0951253A

[zycral]

Merci pour la ref

[yanfalco]

Je viens de regarder ma facture 16€44 ht

ca fait moins de 20€ ttc

[yanfalco]

Bonsoir à tous



probleme de démarrage et défaut  resolu j’ai changé un relais qui se situe dans le compartiment moteur en dessous du bocal lave glace et sous le calculateur dans un boîtier étanche qui est fermé de six vis.

le relais en question porte le numéro 645 et référence: 4H0951253A  c’est le relais alimentation tension.

J’espère avoir apporté des réponses pour ce problème.

[capitainealbator]

Merci pour ton retour, cela servira fortement je pense

[yanfalco]

[capitainealbator]

Du coup quel est le numéro sur ta vue E-T-A-I?

[yanfalco]

De mémoire il me semble que c’est le 4 mais de toute façon il y en a q’un Qui porte le numéro 645
