[Spelfor] Ibiza Sport 1.8 20VT 157CH


  • Veuillez vous connecter pour répondre
13 réponses à ce sujet

#1 Spelfor

Spelfor

    Forumiste novice

  • Forumistes
  • PipPipPip
  • 248 messages
  • Localisation:60
  • Voitures:Audi A4 Ambi Luxe 3.0TDI QUATTRO
    Seat Ibiza 1.8 20vt

Posté 30 April 2010 - 17:20 PM

Voila comme vous le voyez dans le titre NON je n'ai pas acheter d'audi comme prévu car j'ai d'autres projet financier donc je me suis quand meme acheté un petit essence pour remplacer la leon et me degager de mes engagements


voici enfin mon 20vt acheté le 21 septembre 2009

petit topo, c'est une ibiza de janvier 2002 1.8 20 VT 156ch avec donc comme souffleuse un petit k03, elle a 86000kms, elle totalement D'origine en fait elle avais des fuites :lol!:


voici quelques Photos

Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPBImage IPBImage IPB
Image IPB

Quelques heures plus tard

:arrow: Désiglage du Plaza sur l'arriere gauche et du seat et IBIZA

Image IPBImage IPB

30/09/2009

:arrow: B.A.R Seat Sport BY MOMO monté
Image IPBImage IPB

:arrow: Photos diverses

Image IPBImage IPBImage IPBImage IPBImage IPBImage IPB

06/11/2009

:arrow: Modifs esthétique elle a eu le droit a un kit xénon, une antenne courte de 607, les vitres teintées ainsi que le bandeau pare soleil et les feux arrières teintés léger

Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPBImage IPB

15/11/2009

:arrow: Voici ma dernière modif BBS LM en 17"

Image IPBImage IPBImage IPBImage IPB


:arrow: et voici ce qui cloche c'est trop haut

Image IPBImage IPB

18/11/2009

:arrow: Rabaissement en combinés fileté raceland


Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPB

19/12/2009

:arrow: petit shoot dans la neige


Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPB

02/01/2010

:arrow: Premier shoot de l'année

Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPBImage IPB

12/01/2010

:arrow: Petit shoot avec la nouvelle 21 2LT D'un pote


Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPB

14/01/2010

:arrow: petit shoot rapide avec la ligne milltek et les cales de 16mm qui ne m'ont pas l'air de frotté demain je vais roulé un peu pour voir rectification ça frotte


Image IPBImage IPBImage IPBImage IPBImage IPB
http://img51.imagesh...border49.th.jpghttp://img99.imagesh...border50.th.jpghttp://img64.imagesh...border50.th.jpghttp://img99.imagesh...border50.th.jpghttp://img696.images...border50.th.jpg
http://img64.imagesh...border51.th.jpghttp://img97.imagesh...border51.th.jpghttp://img683.images...border51.th.jpghttp://img97.imagesh...border51.th.jpghttp://img51.imagesh...border51.th.jpg

23/02/2010

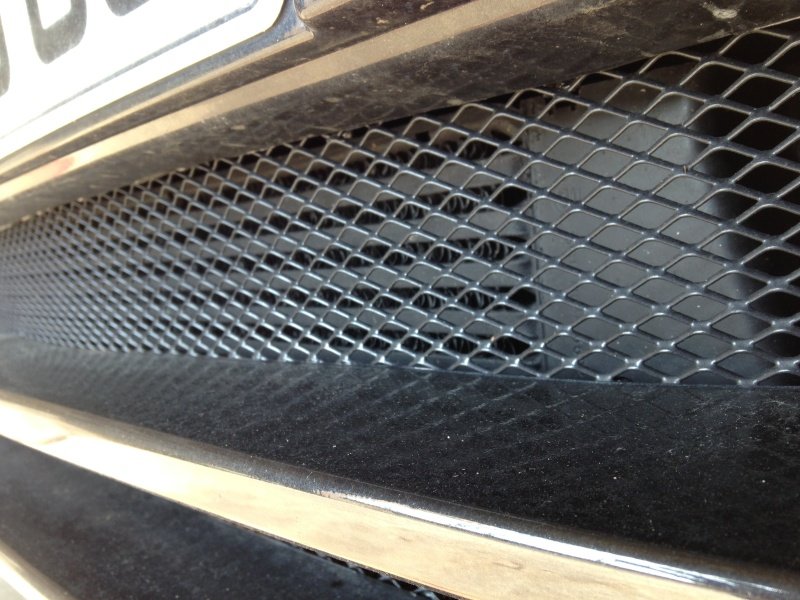

:arrow: Echangeur


http://img138.images...r6632246.th.jpghttp://img534.images...r6655753.th.jpg


15/03/2010

:arrow: montage des optiques cupra

http://img363.images...imgp5481.th.jpghttp://img715.images...imgp5479.th.jpg


17/04/2010

:arrow: Montage du Volant moteur fidanza allégé et de l'embrayage renforcé Spec 2+


http://img94.imagesh...52741266.th.jpghttp://img718.images...62750420.th.jpg


Listes des modifs

Esthétique :

:arrow: Jantes BBS LM REPLICA 7.5X17" Pneus Falken 205/40/17 :arrow: Fait
:arrow: Feux arrieres teintés :arrow: Fait
:arrow: Interieur Full cuir :arrow: En cours
:arrow: Optique avant Cupra :arrow: Fait
:arrow: Vitres Teintées :arrow: Fait
:arrow: parechoc avant de cupra
:arrow: calandre cupra avec logo cupra
:arrow: logo cupra arriere
:arrow: compteur cupra
:arrow: peinture intégrale Noir magik + Paillette OR

Moteur:

:arrow: échangeur en façade :arrow: Fait
:arrow: Volant moteur Fidanza alu allégé :arrow: Fait
:arrow: Embrayage Renforcé Spec 2+ :arrow: Fait
:arrow: Ligne Milltek :arrow: Fait
:arrow: Injecteurs S3
:arrow: Collecteur d'échappement S3
:arrow: Turbo k04-023
:arrow: Descente de turbo sur mesure et DECATA
:arrow: FPR 4 bars
:arrow: Reprog
:arrow: +++ quelque pièces secrètes :lol!:

Chassis:

:arrow: Barre anti Rapprochement Seat SPORT :arrow: Fait
:arrow: Combiné fileté raceland :arrow: Fait :arrow: voir si je peux mettre autre chose
:arrow: Freins audi S2 avant
:arrow: Disque racing avant arrière
:arrow: Plaquettes avant et arrière ds2500 ou EBC

#2 VAG-78

VAG-78

    Adepte du forum

  • Forumistes
  • PipPipPipPipPip
  • 2481 messages
  • Localisation:78 - 75
  • Voitures:Audi A1 1.4 TFSI 122
    Séat Altéa 1.6 OEM+

Posté 30 April 2010 - 18:06 PM

Sympa la petite ibiza :malelovies:

de belles modifs effectuées :bien:

bonne route :coucou:

#3 Spelfor

Spelfor

    Forumiste novice

  • Forumistes
  • PipPipPip
  • 248 messages
  • Localisation:60
  • Voitures:Audi A4 Ambi Luxe 3.0TDI QUATTRO
    Seat Ibiza 1.8 20vt

Posté 01 July 2013 - 21:58 PM

oh c'est loin d'etre a jour ici elle a evoluer ma memere

#4 wolrod

wolrod

    Forumiste confirmé

  • Forumistes
  • PipPipPipPip
  • 659 messages
  • Localisation:Alsace, Bas-Rhin
  • Voitures:Monospace Chrysler

Posté 02 July 2013 - 06:54 AM

raconte-nous alors...... :secret:

#5 Spelfor

Spelfor

    Forumiste novice

  • Forumistes
  • PipPipPip
  • 248 messages
  • Localisation:60
  • Voitures:Audi A4 Ambi Luxe 3.0TDI QUATTRO
    Seat Ibiza 1.8 20vt

Posté 02 July 2013 - 16:32 PM

la fin de ma premiere preparation

29/04/2010

à peine sur les routes que je trouve une affaire un circuit de Sural sur mesure pour ma bete ainsi que l'echangeur qui va avec et donc la j'ai dis on monte le circuit mais aussi le turbo qui va avec que j'ai en stock et la a commencer l'aventure :mrgreen:


Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPB

la downpipe pour le k04-023

Image IPBImage IPB


08/05/2010

j'ai donc attaqué les hostilité en déposant le turbo le collecteur, la pipe d'admission et le circuit d'air secondaire qui va etre supprimée

Voila ou ça en est

Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPB


11/05/2010

puis le remontage du nouveau turbo collecteur downpipe suralimentation et quelques petites modifs pour que ça passe

Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPBImage IPB

02/06/2010

le moteur a 75% fini

Image IPB

passage de la petite tuyauterie silicone

Image IPBImage IPBImage IPBImage IPBImage IPB


peinture des etriers Girling 60 double pistons audi S2

Image IPBImage IPB

La face avant de ma titine en phase de remontage

Image IPBImage IPB


13/06/2010

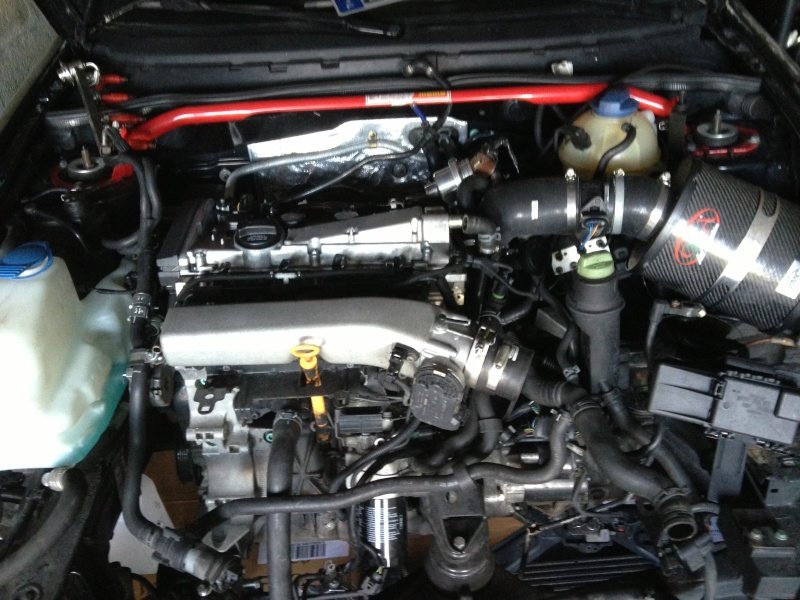

Arrivée de ma BMC OTA 230 et montage

Image IPBImage IPBImage IPBImage IPBImage IPB
Image IPBImage IPBImage IPB

mes disques avant zimmermann et plaquette Mintex 1144 sur etriers S2

Image IPBImage IPB


16/06/2010


et pour finaliser le montage un bout de ligne pour rejoindre ma ligne Milltek

Image IPB

29/07/2012

mon compteur de cupra et au moins monté

petit shoot en rentrant


Image IPBImage IPBImage IPBImage IPB

Image IPBImage IPBImage IPBImage IPB

Image IPBImage IPB


07/09/2010

Petite video de la premiere gestion moteur Ici

20/11/2010

la gestion à été reprise suite a la reparation de fuites trouvé un peu partout sur le circuit de suralimentation d'air


le resultat est tres bon 261.7CH et 424NM :D

Image IPBImage IPB


#6 Spelfor

Spelfor

    Forumiste novice

  • Forumistes
  • PipPipPip
  • 248 messages
  • Localisation:60
  • Voitures:Audi A4 Ambi Luxe 3.0TDI QUATTRO
    Seat Ibiza 1.8 20vt

Posté 02 July 2013 - 16:36 PM

20vt k04 phase (renforcé + e85)

28/09/2012

Peinture Complete et Jantes OZ Superturismo

Image IPBImage IPBImage IPBImage IPB

Image IPBImage IPBImage IPB

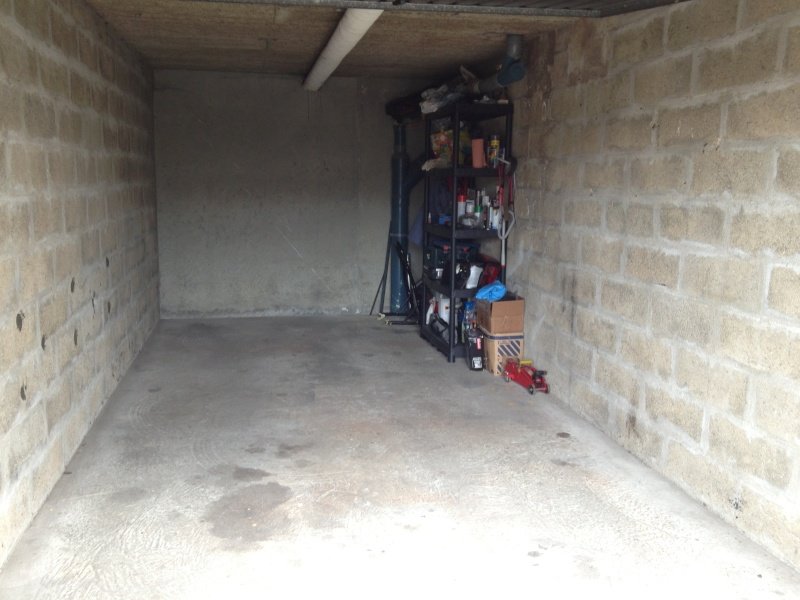

le 7 avril j'ai installé le lieu des hostilités

Image IPB

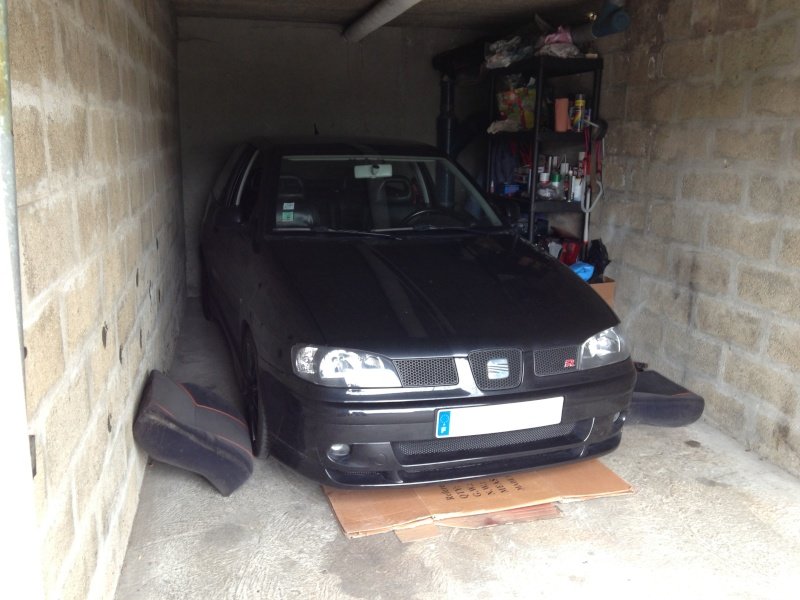

la patiente installé pour l'operation à coeur ouvert

Image IPB

Mais bon on a commencé par lui mettre des béquilles

Image IPB

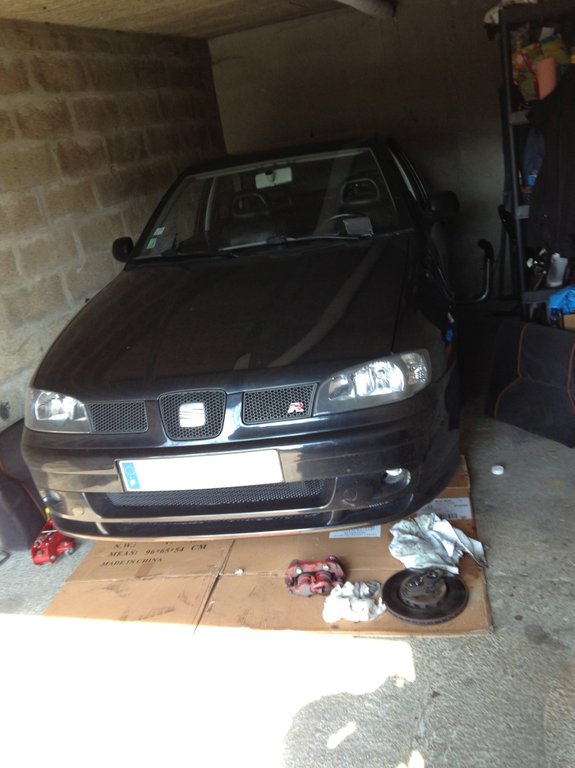

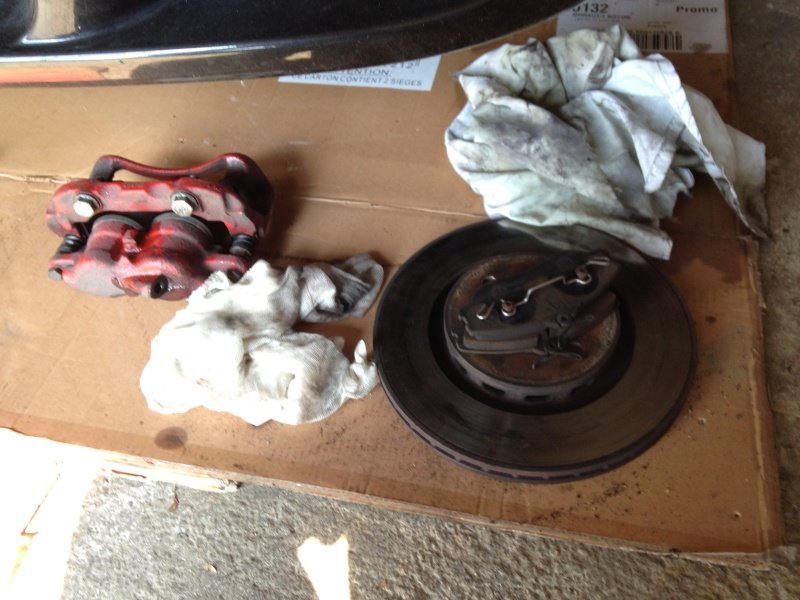

et par lui deposer son ancien freinage avant

Image IPB


et une photo pour le plaisir

Image IPB


le 20 Avril

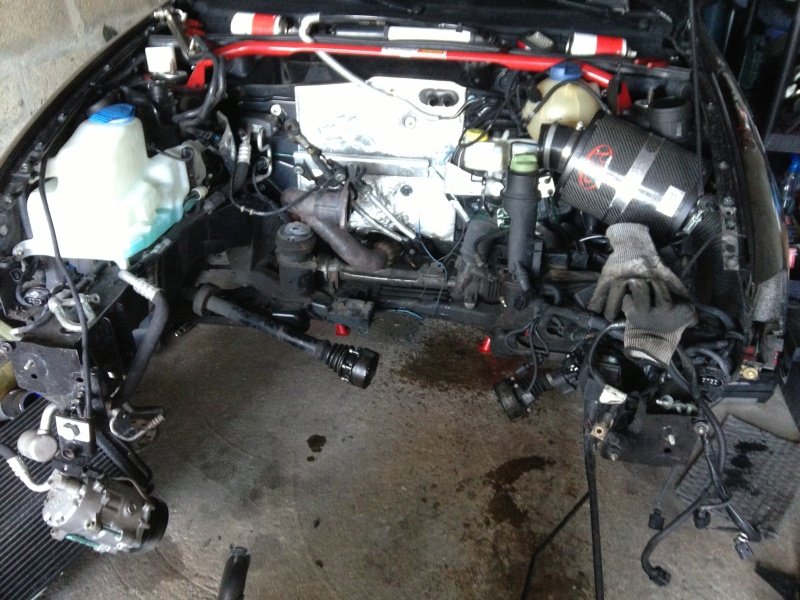

la sortie du bloc est imminente, la descente et les supports moteurs arrières



Image IPB

Image IPB

Le 22 avril

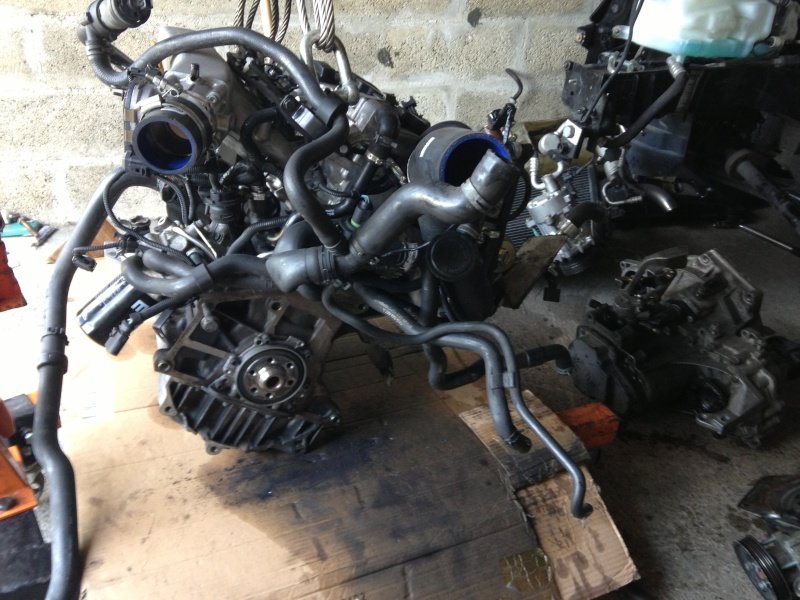

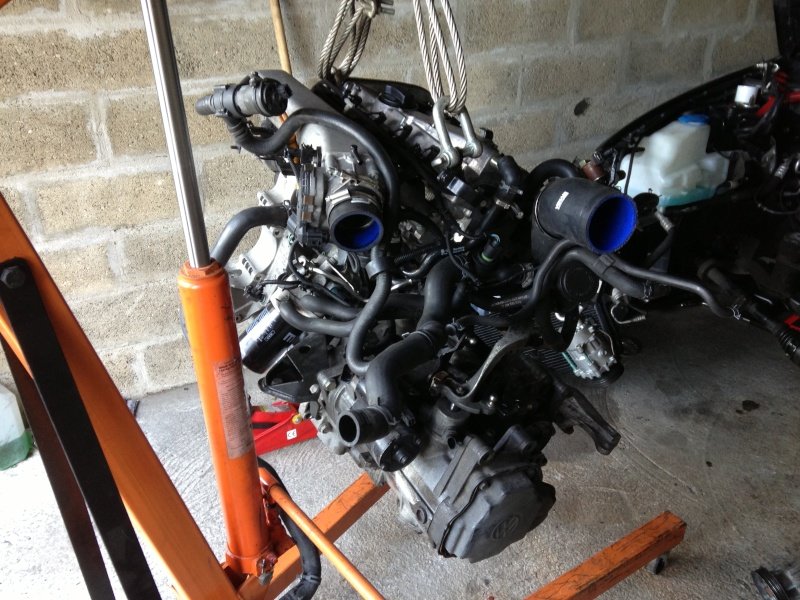

Moteur sorti

Image IPB

Image IPB

dépose de la boite, Embrayage et Volant moteur

Image IPB

Photos Diverses

Image IPB

Image IPB

Image IPB

Le 25 avril

y'a eu du mouvement ici j'ai pas beaucoup de temps pour mettre a jour cette semaine

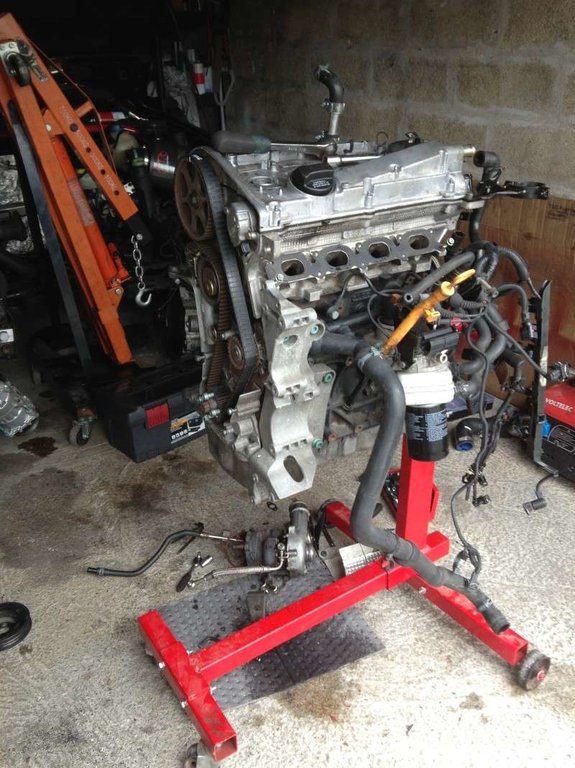

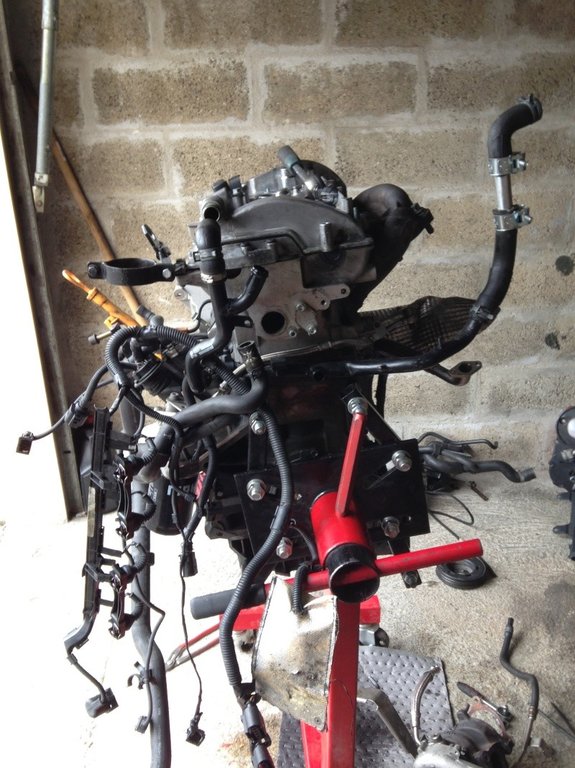

Tout d'abord sur le pied de moteur

Image IPB

Image IPB

Image IPB

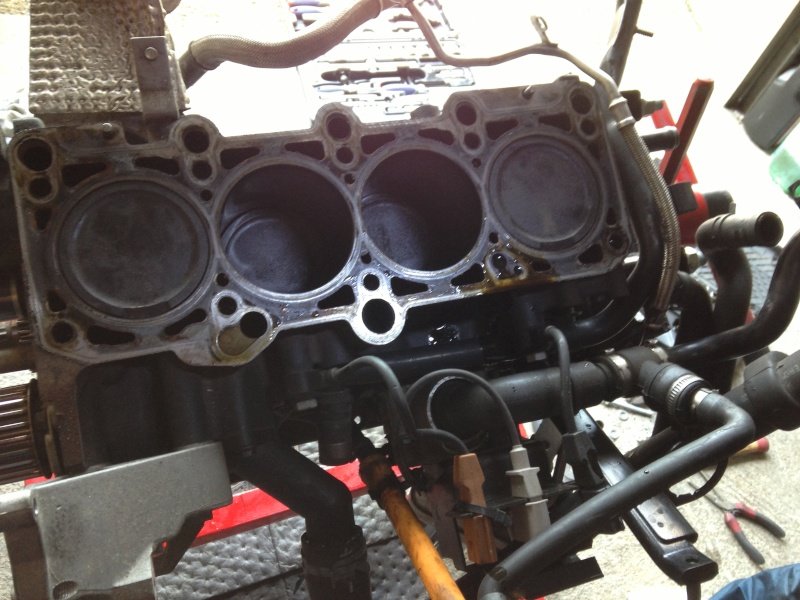

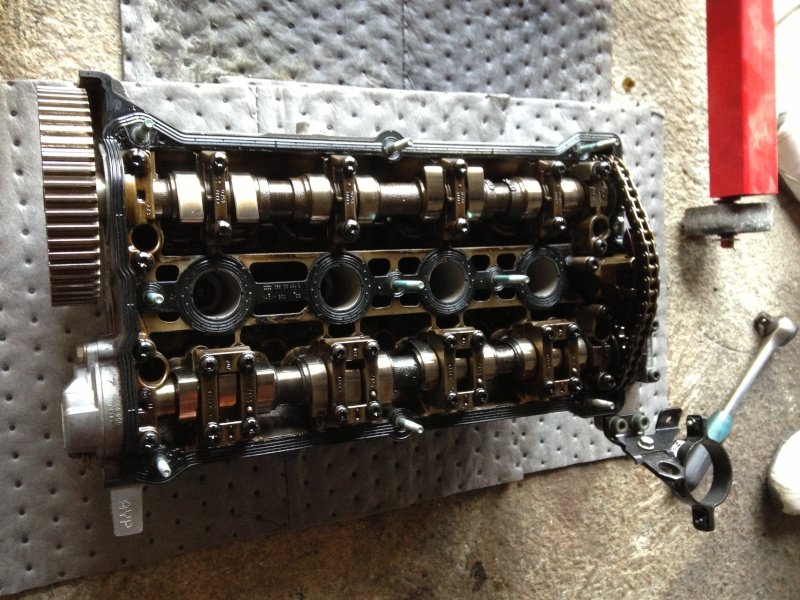

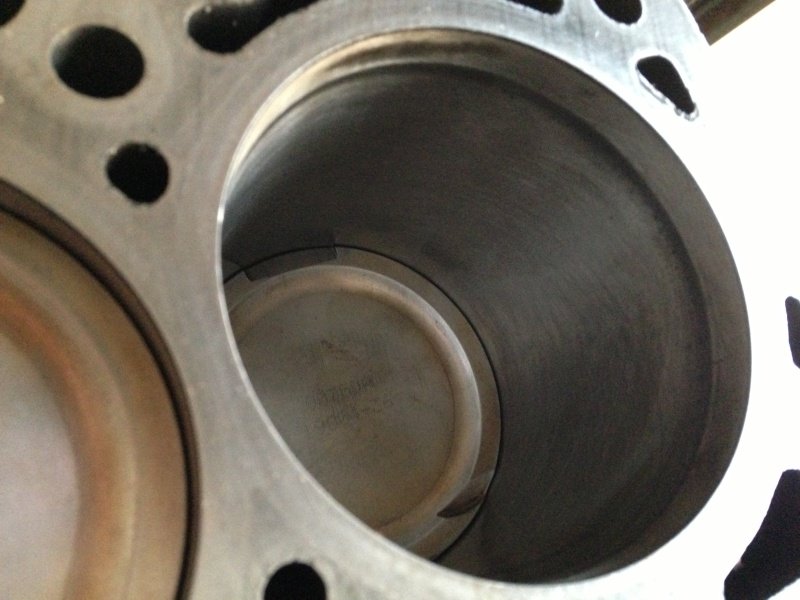

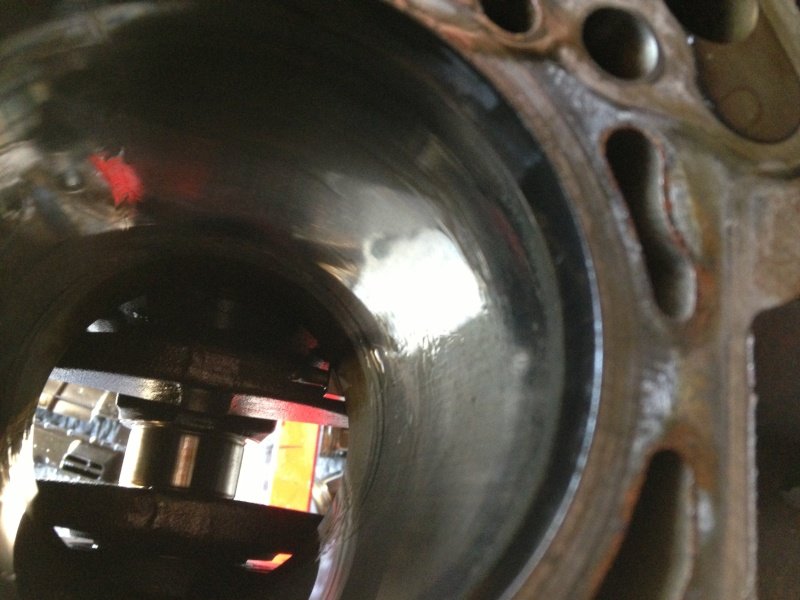

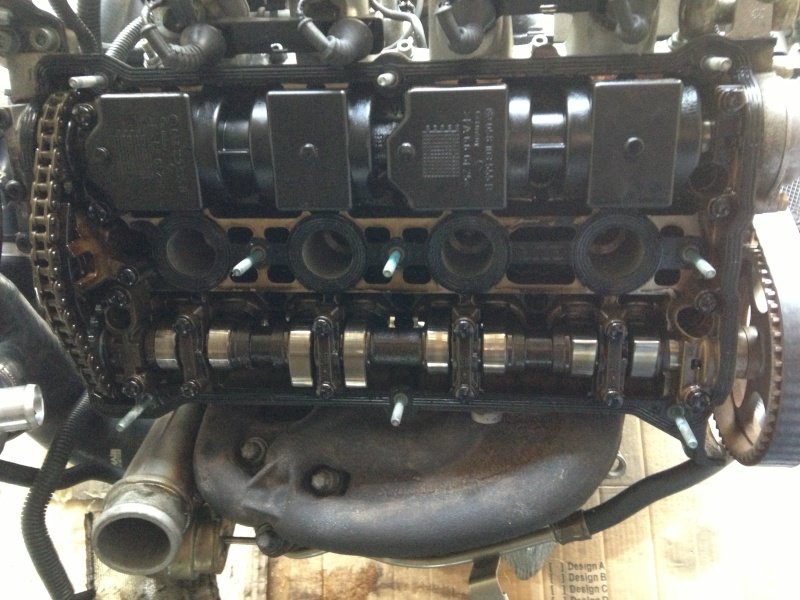

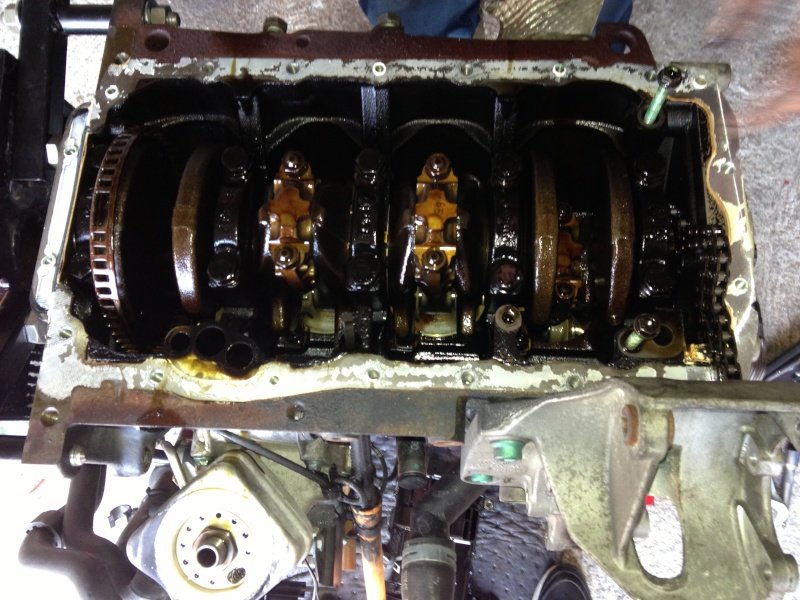

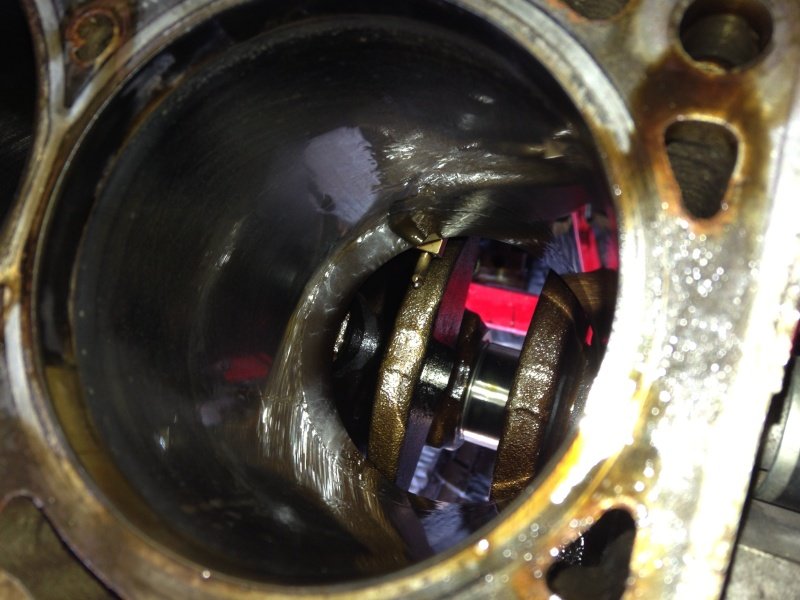

Ouverture du Bloc

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

Image IPB

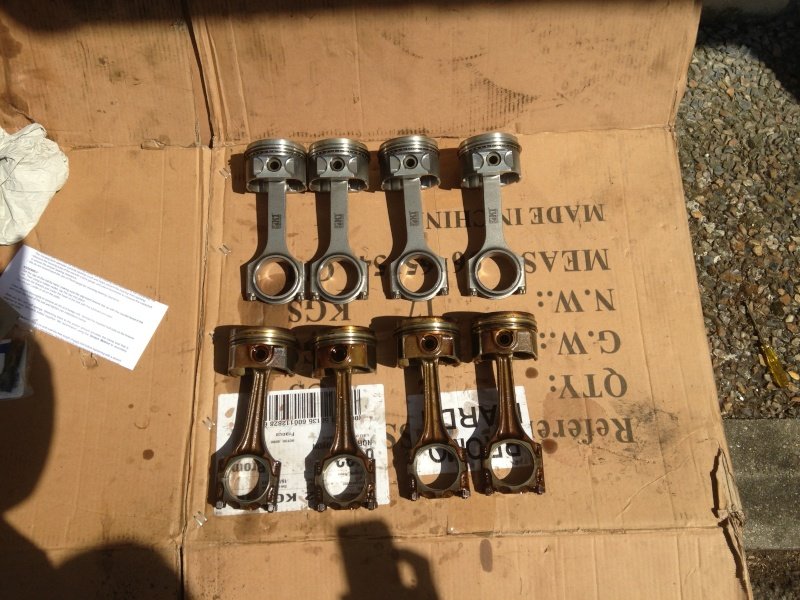

Assemblage des bielles et pistons

Image IPB

Image IPB

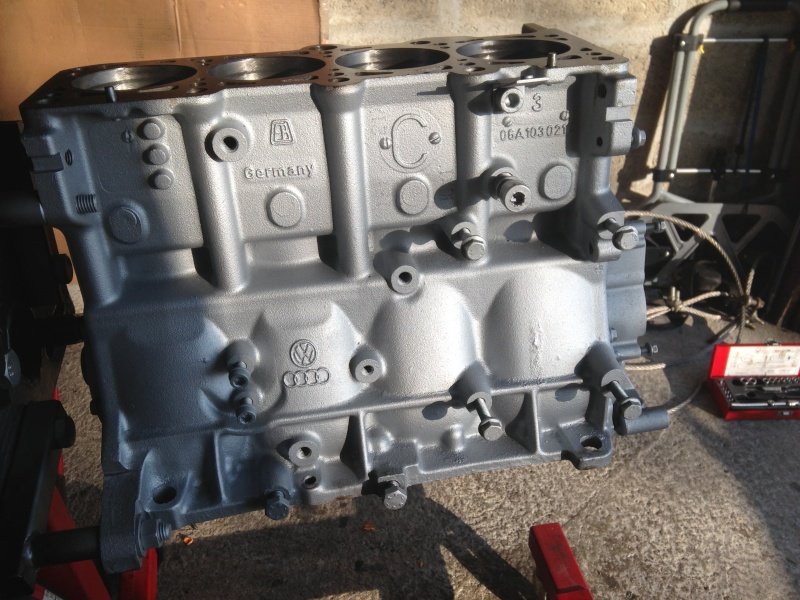

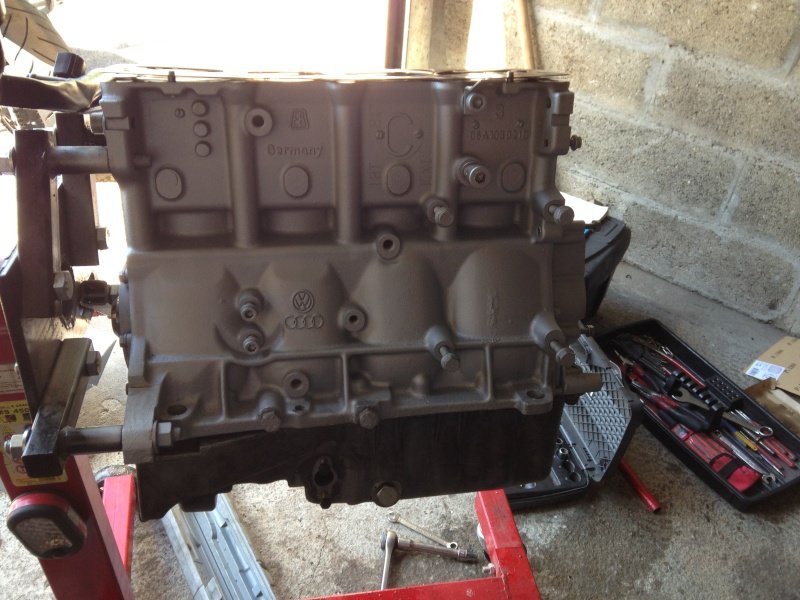

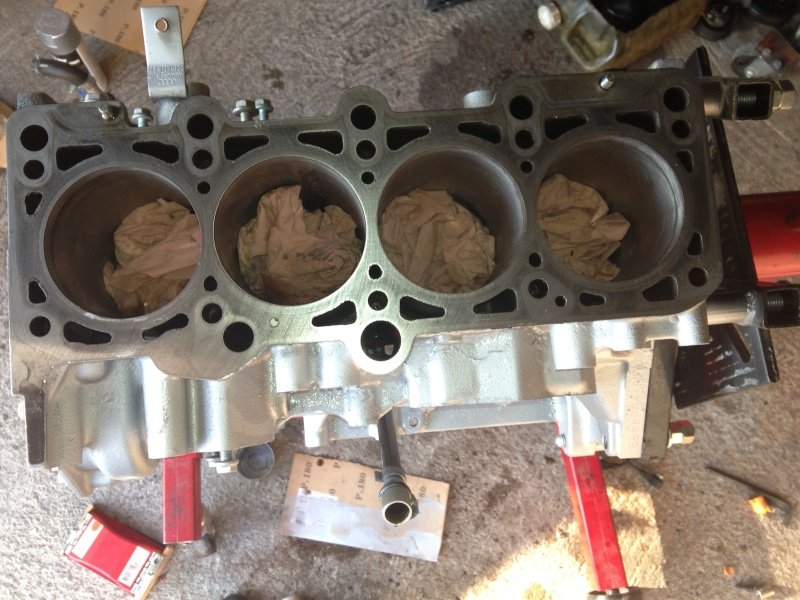

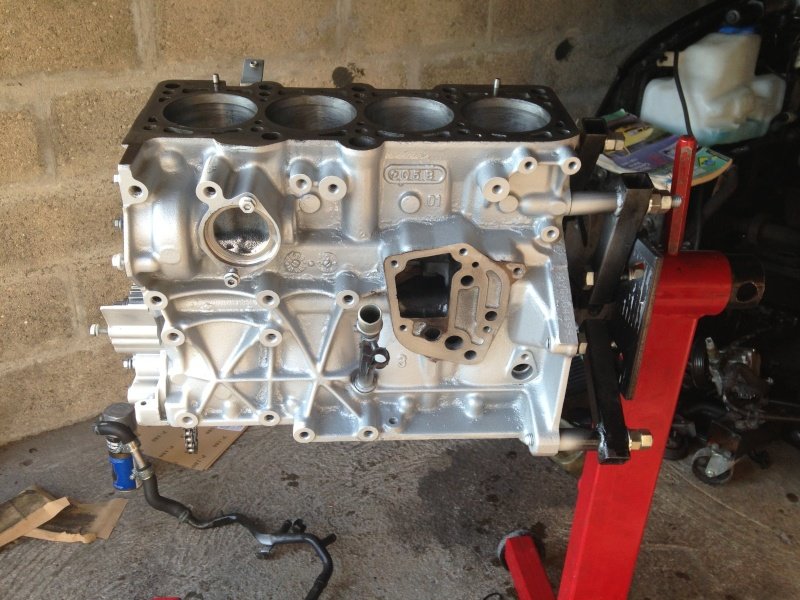

Peinture du bloc

Image IPB

Image IPB

Image IPB

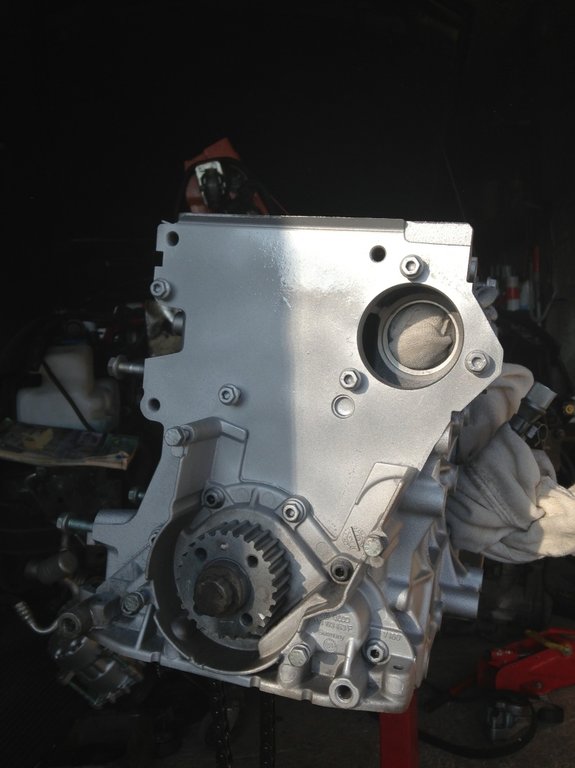

Phase de Nettoyage/remontage

Image IPB

Image IPB

Image IPB

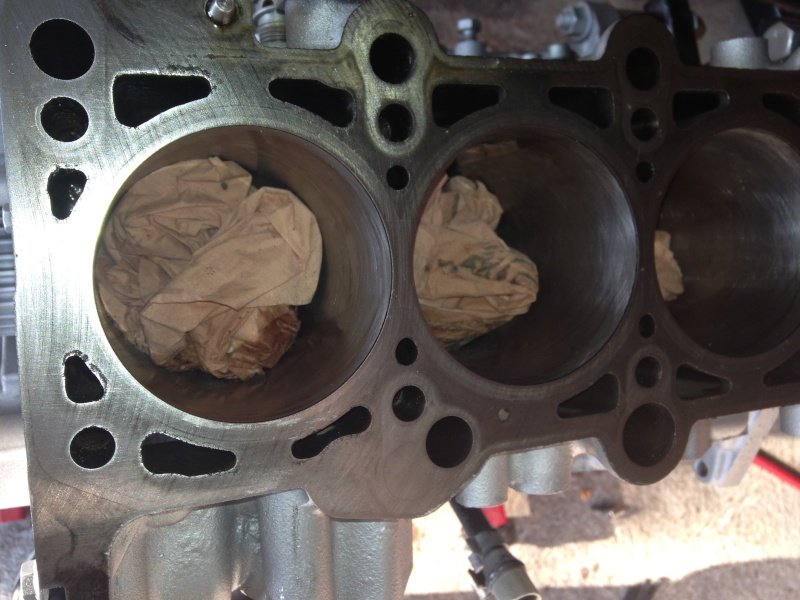

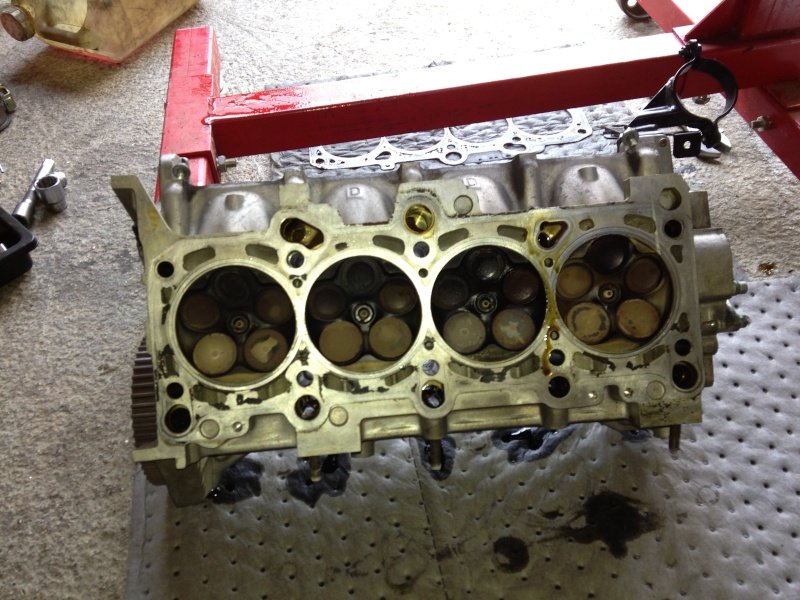

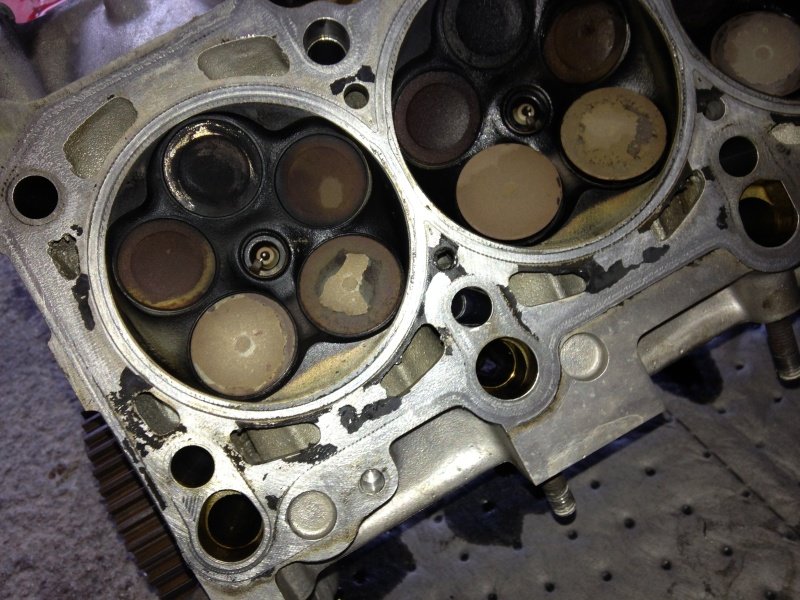

Merci Compiègne rectification pour le nettoyage des chambres
Image IPB

Image IPB

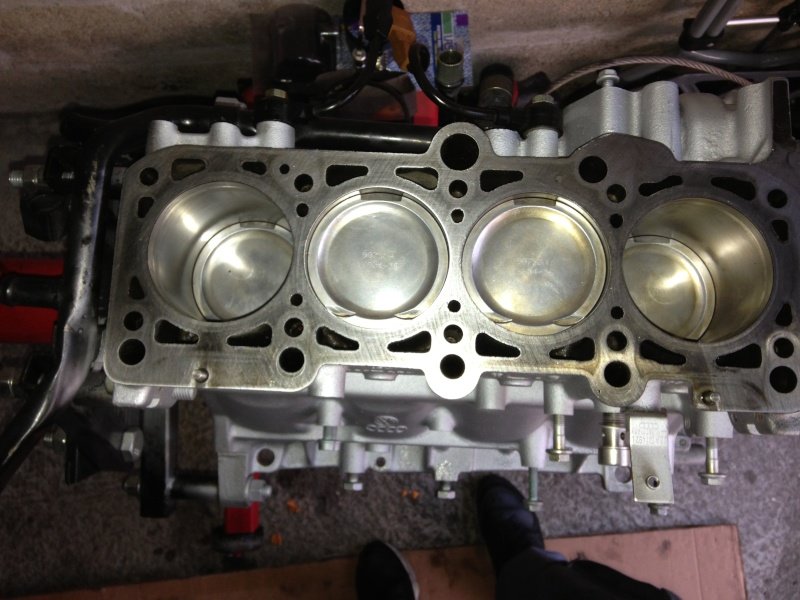

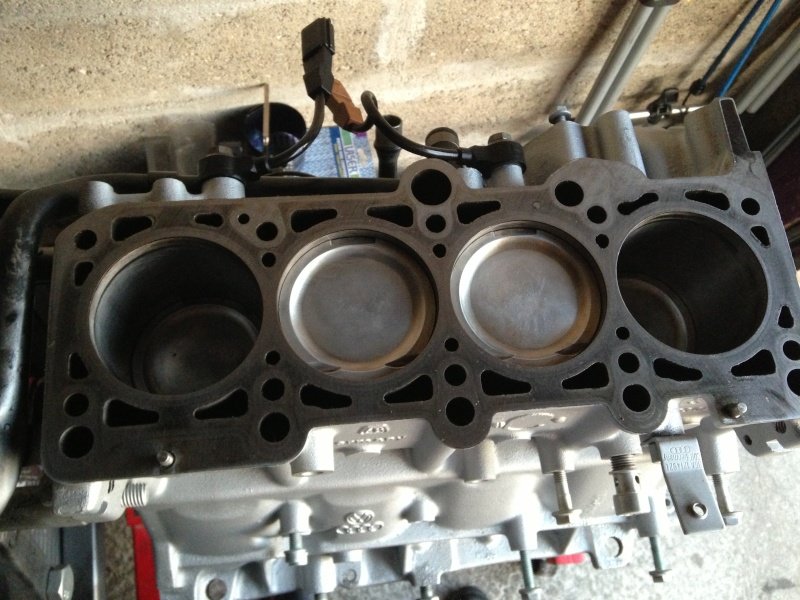

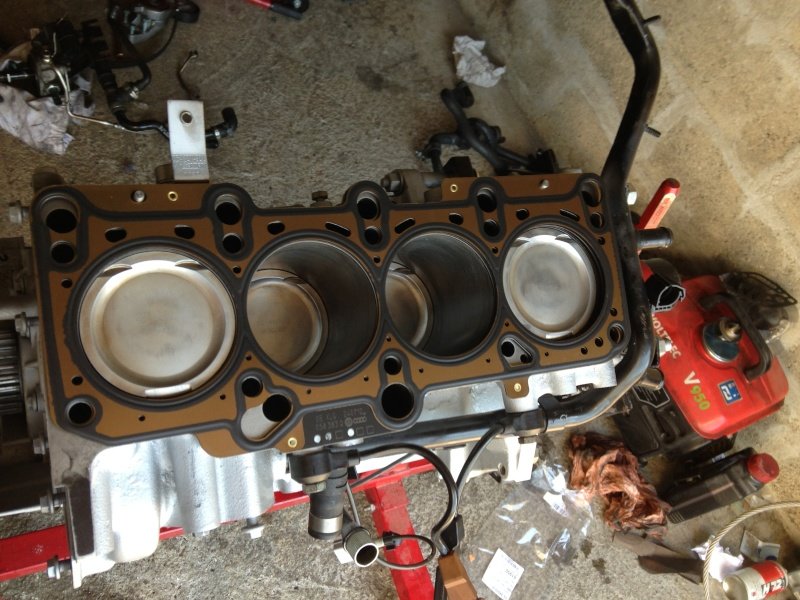

présentation du Joint de Culasse
Image IPB

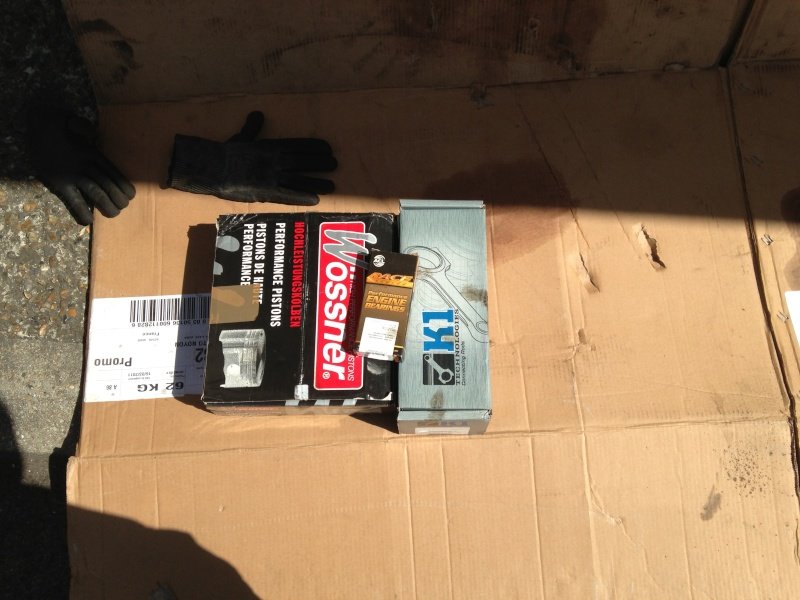

Pistons, bielles, coussinets de bielles, pompe a huile et carter huile remontée
Image IPB

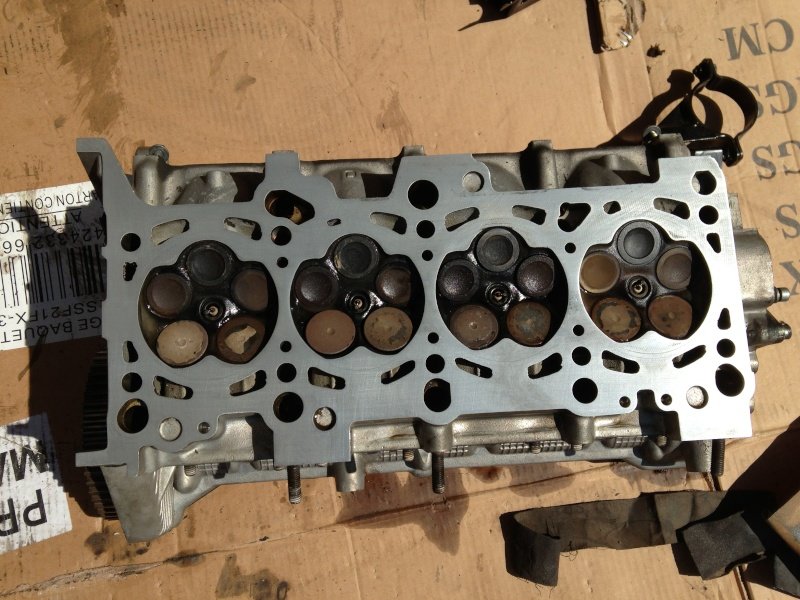

plan de joint de la culasse nettoyé
Image IPB


Y'a plus qu'a resserré la culasse et remonter tout les périphériques


Le 26 Avril

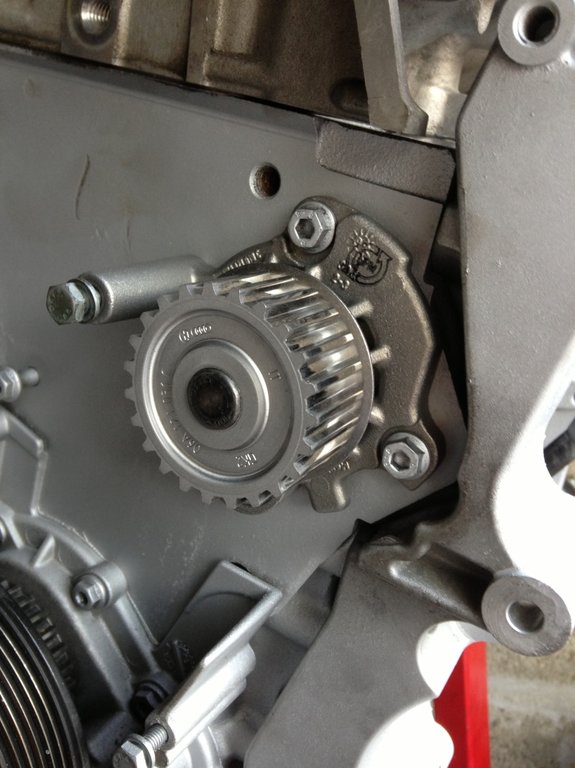

Pompe à eau toute neuve

Image IPB

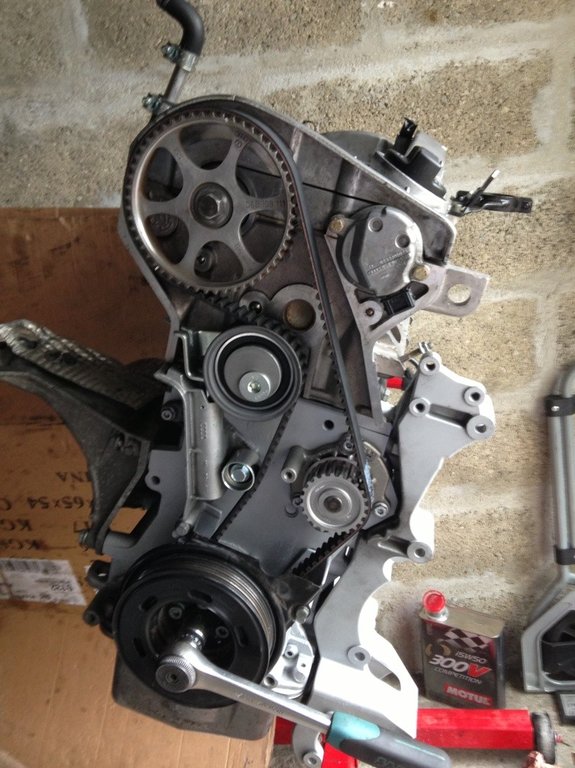

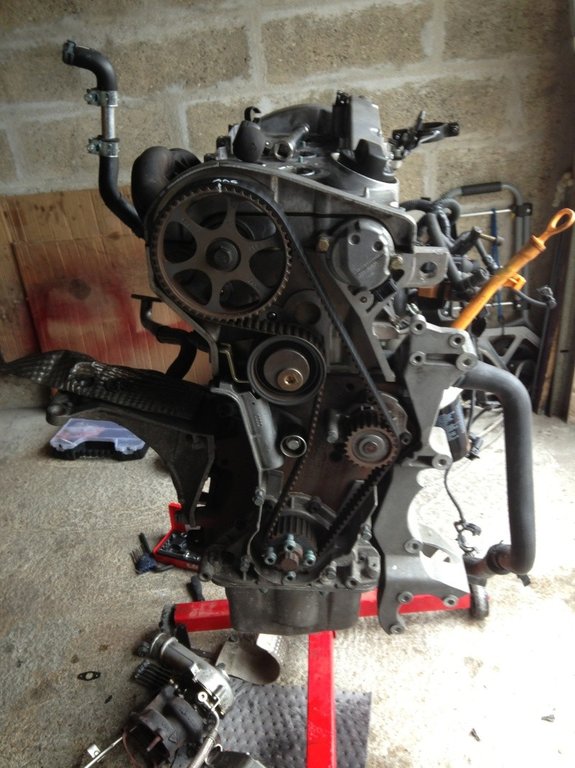

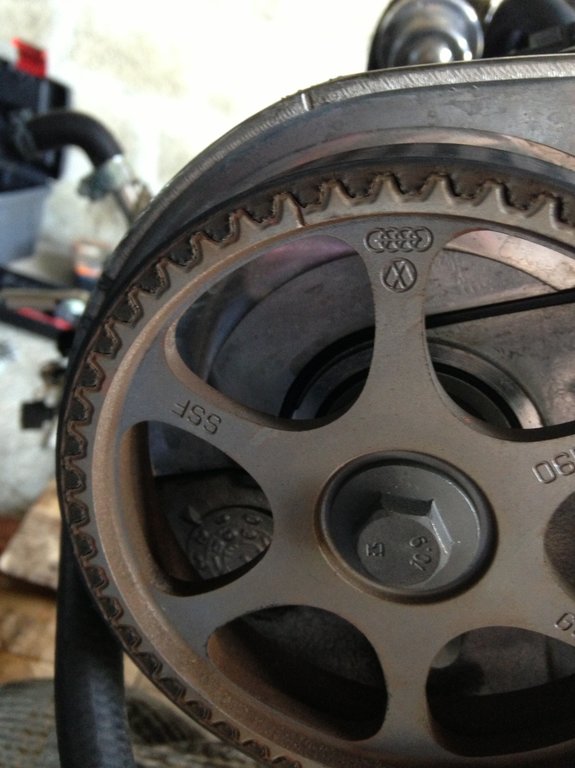

Calage de distribution

Image IPB

Le 1er Mai

Le 1er Mai c'est Férié mais pas pour mon moteur :D

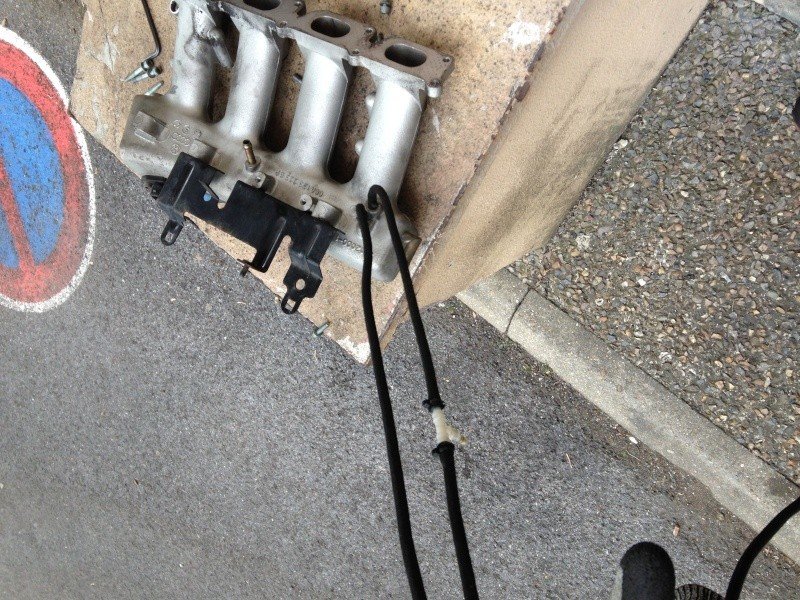

déshabillage du collecteur d'admission

Image IPB

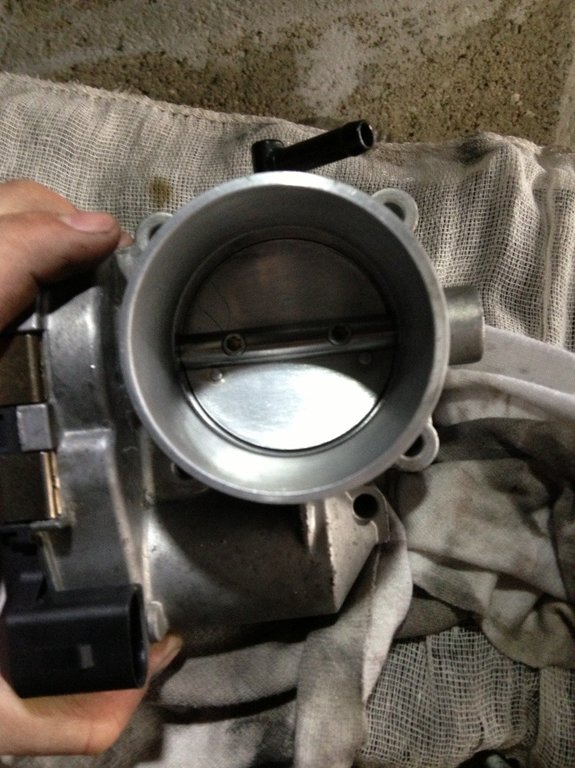

nettoyage du papillon (en le remontant 2 griffes sont apparues) :s

Image IPB

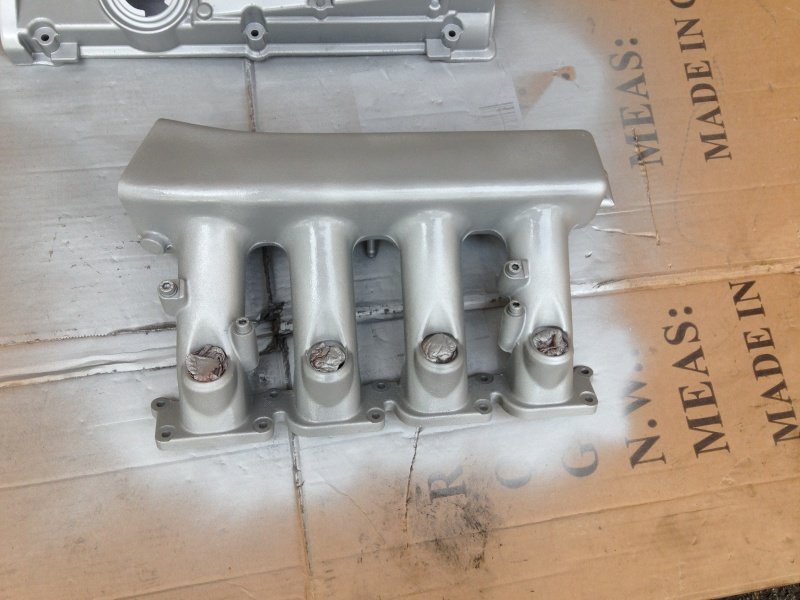

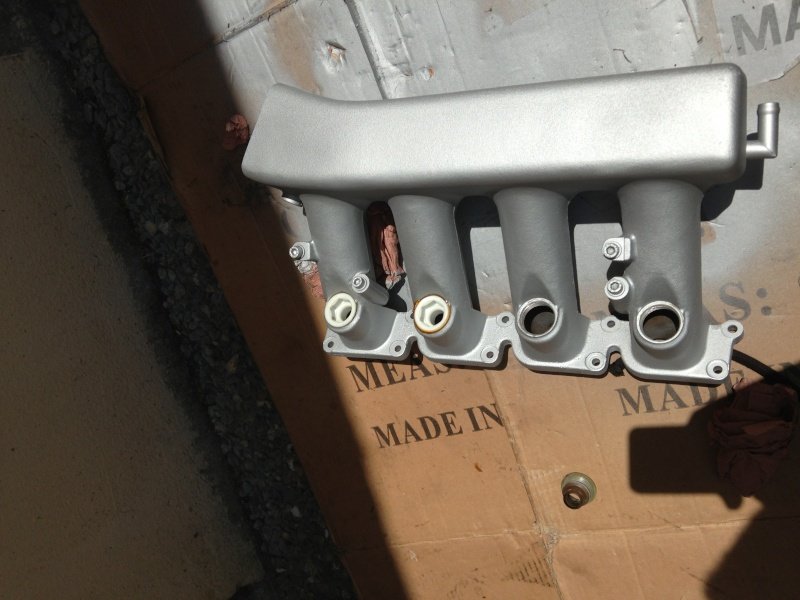

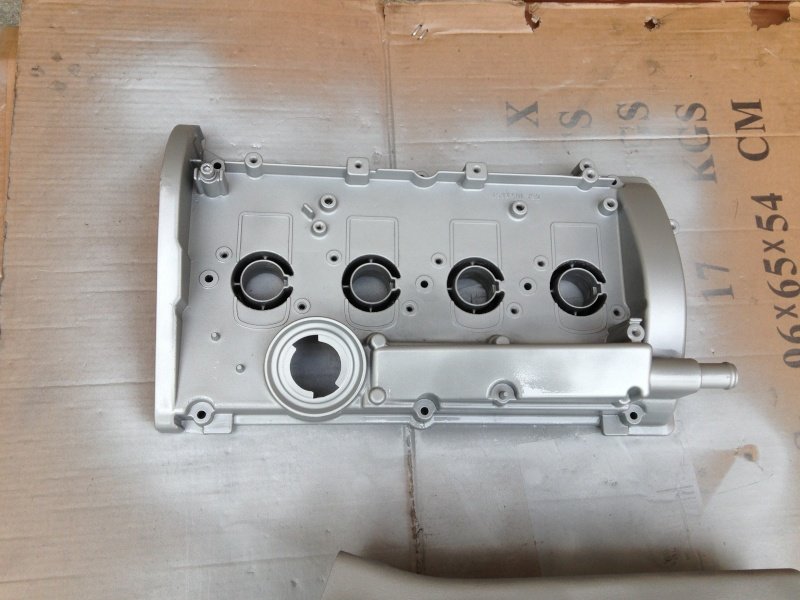

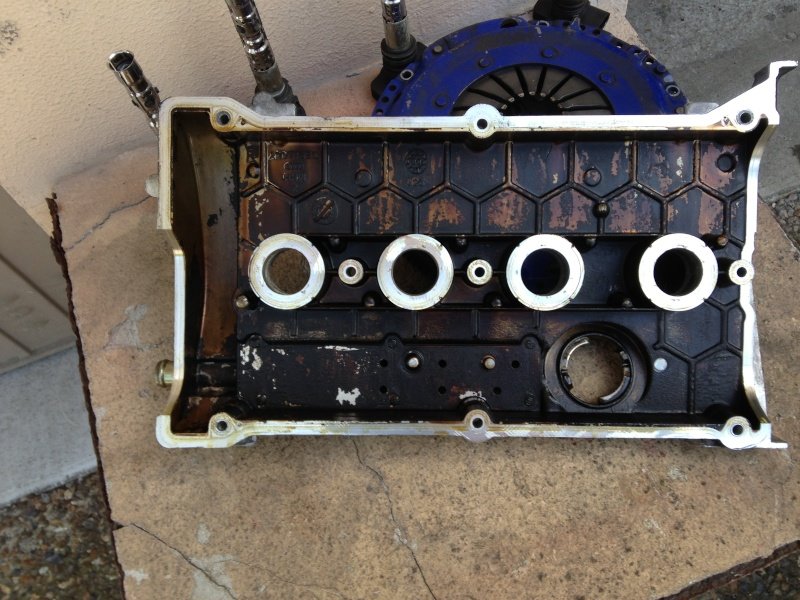

mis en peinture du collecteur d'admission et du couvre culasse

Image IPB

Image IPB

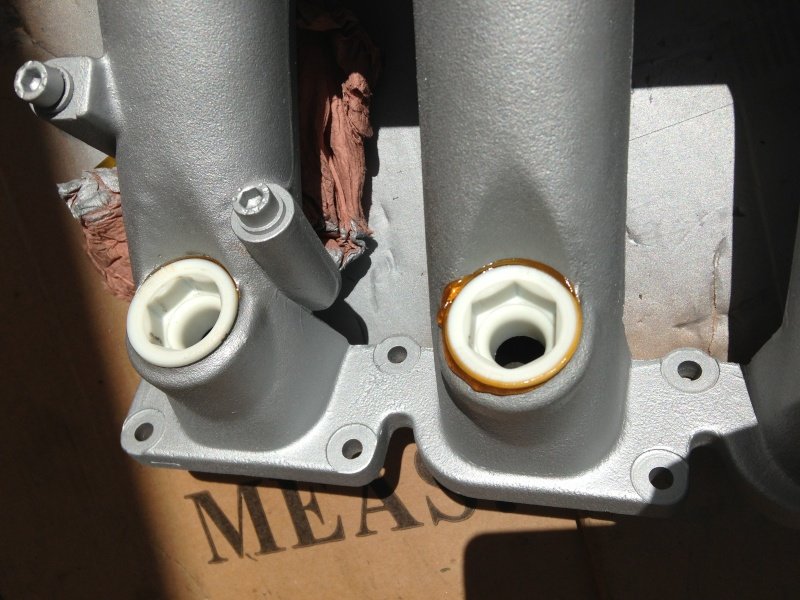

pose des nouveau puits d'injecteurs

Image IPB

Image IPB

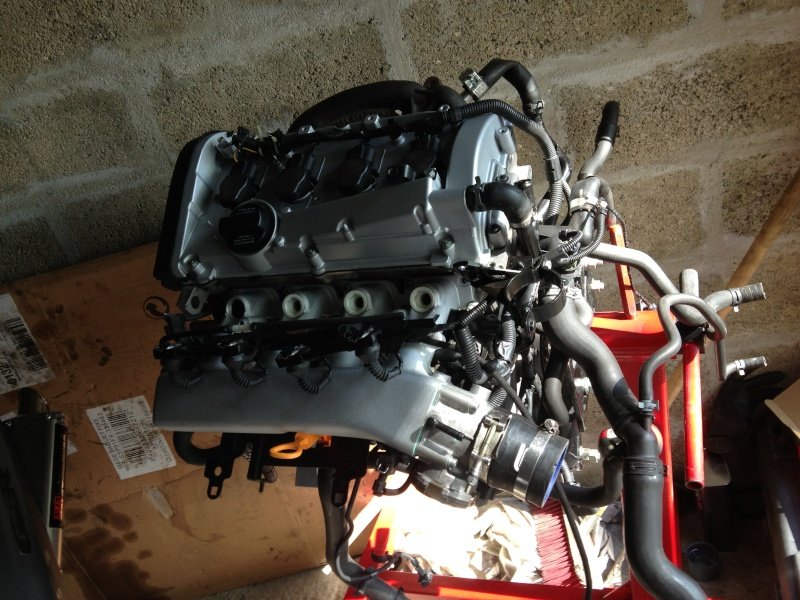

Voila dimanche 5 mai ou j'en etais ça avance petit à petit

Image IPB

Image IPB

#7 Spelfor

Spelfor

    Forumiste novice

  • Forumistes
  • PipPipPip
  • 248 messages
  • Localisation:60
  • Voitures:Audi A4 Ambi Luxe 3.0TDI QUATTRO
    Seat Ibiza 1.8 20vt

Posté 02 July 2013 - 16:47 PM

Le 18/05/2013

cette Semaine ça n'a pas beaucoup avancé

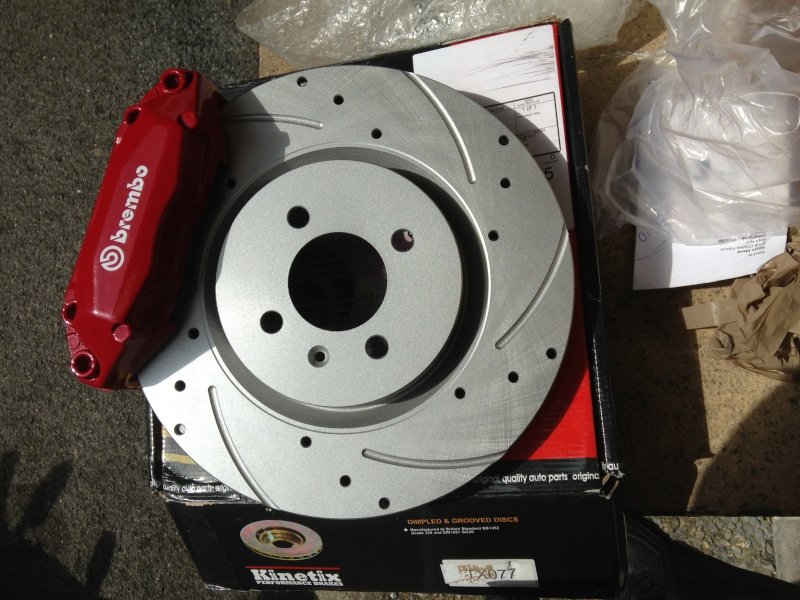

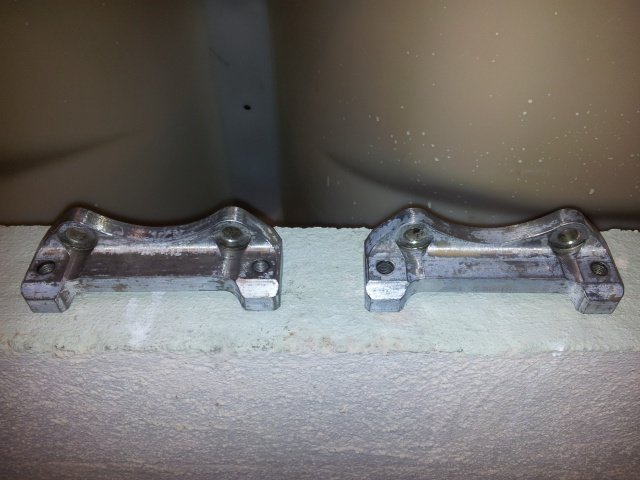

j'ai quand meme reçu mes disque en 305X28mm pour mes Brembo

Image IPB

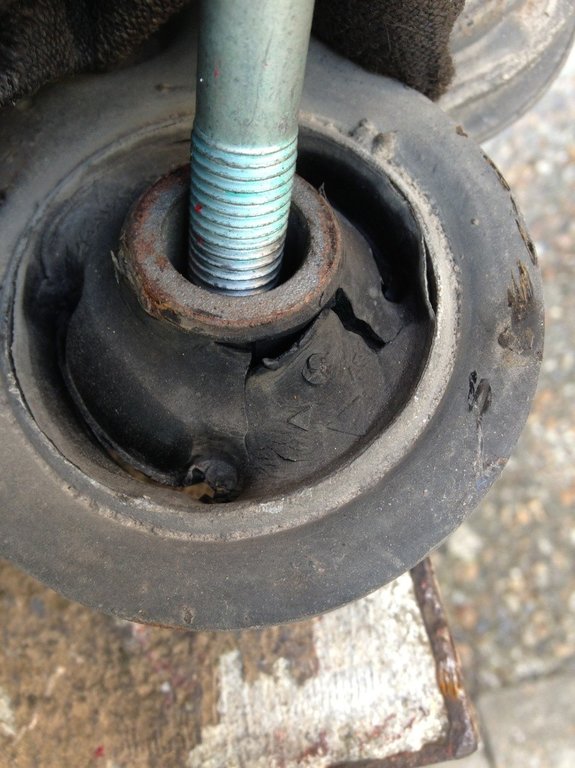

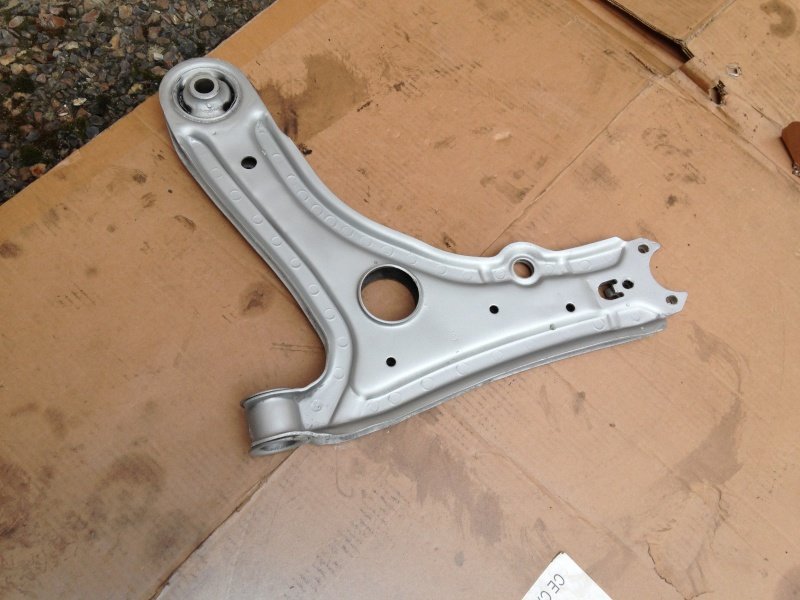

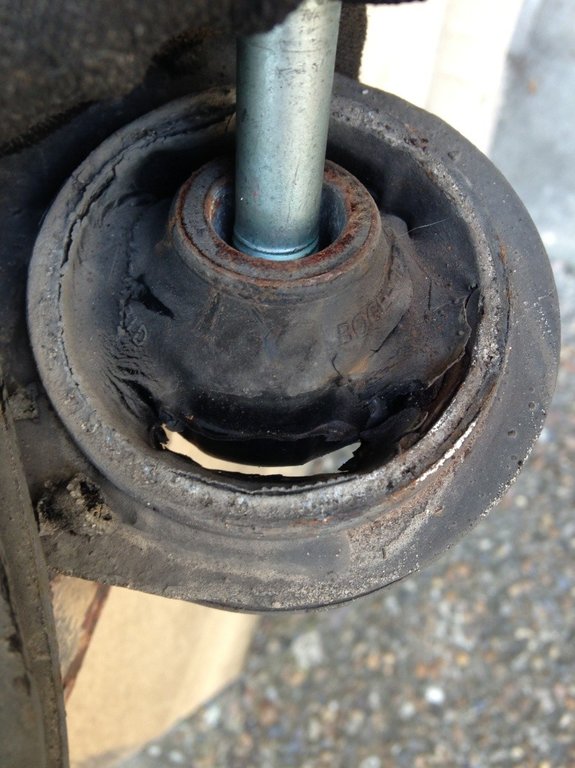

et j'ai deposémes triangles, les silent bloc sont comme je pensais HS

Image IPB

Image IPB


en attente de pièces pour le moment

Le 29/05/2013

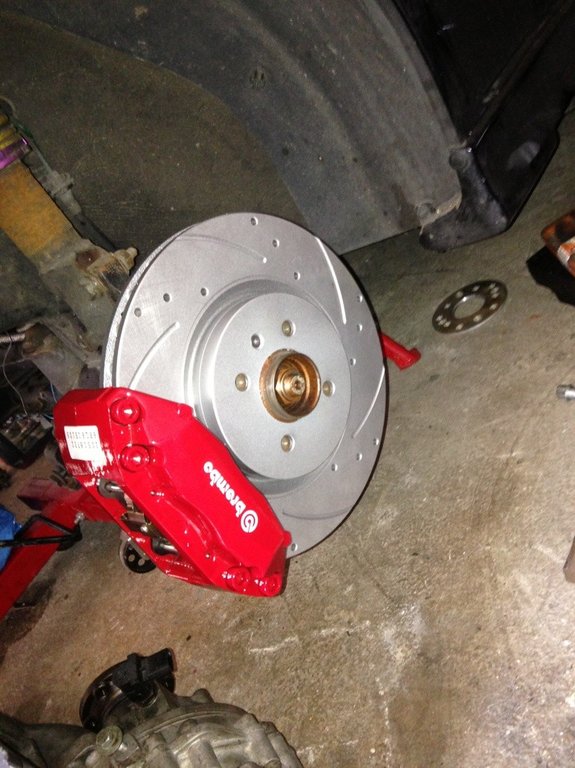

Montage du Freinage

Image IPB

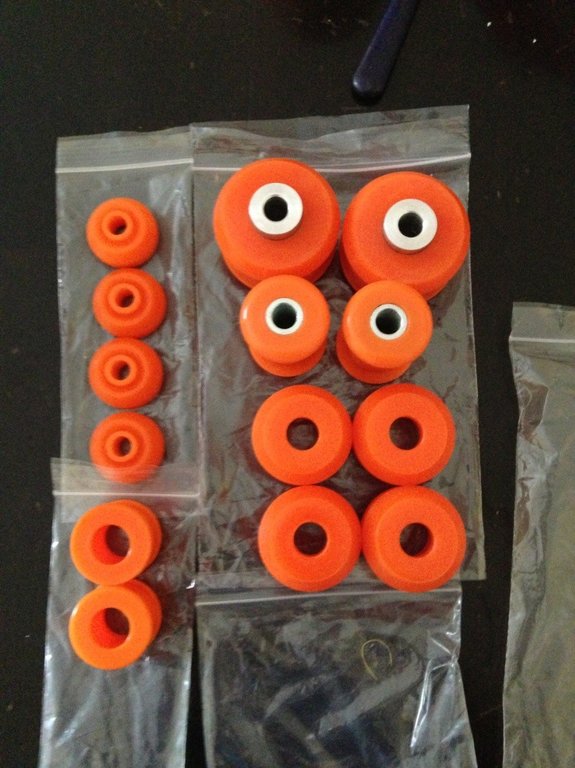

Petit colis pour refaire a neuf les trains

Image IPB
Les polyuréthane Floflex
- Triangles (ceux avec les entretoises)
- Biellettes de barre anti-roulis (la colonne de gauche)

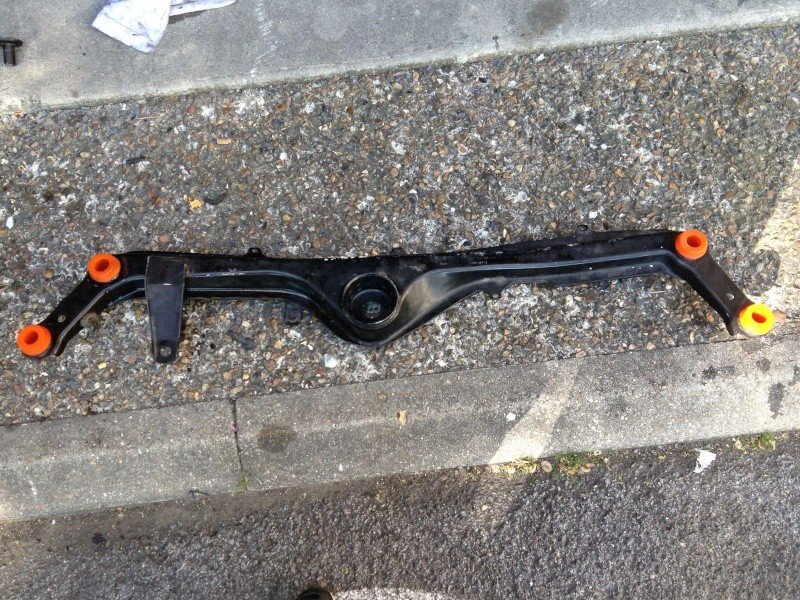

- Et la traverse avant qui se fixe sur les longerons

Le 30/05/2013

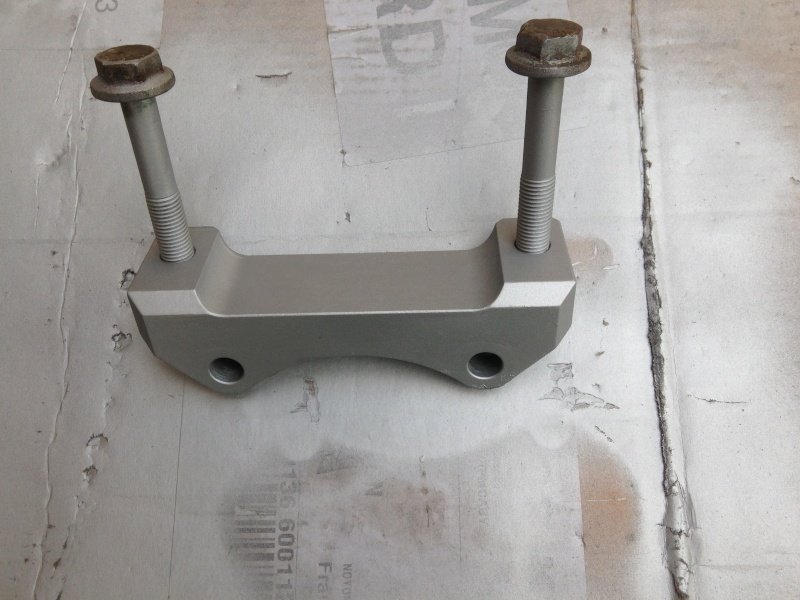

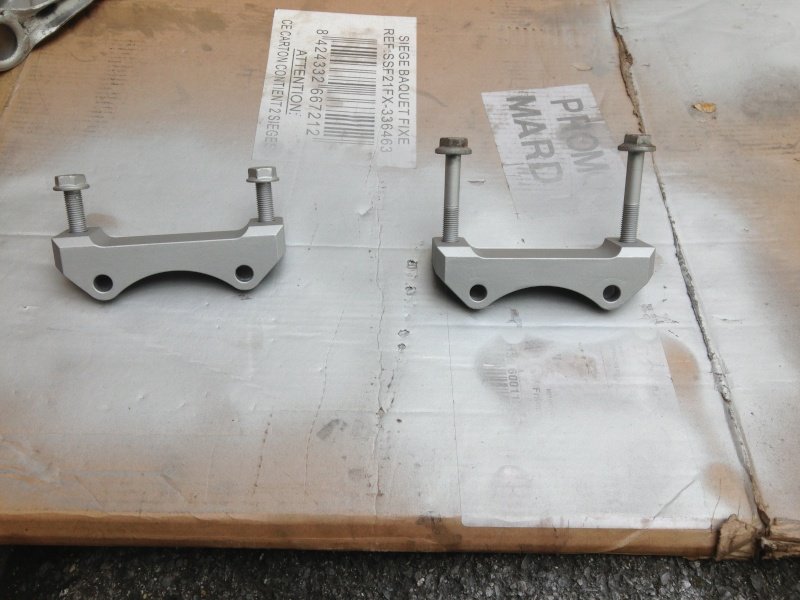

Redemontage car les vis des fusées etait trop longues et j'en ai profiter pour donné un coup de jeune a mes support d'etriers

Avant
Image IPB

Aprés (les vis sont la pour eviter de mettre de la peinture dans les filetages, elles sont usagé)
Image IPB

Image IPB

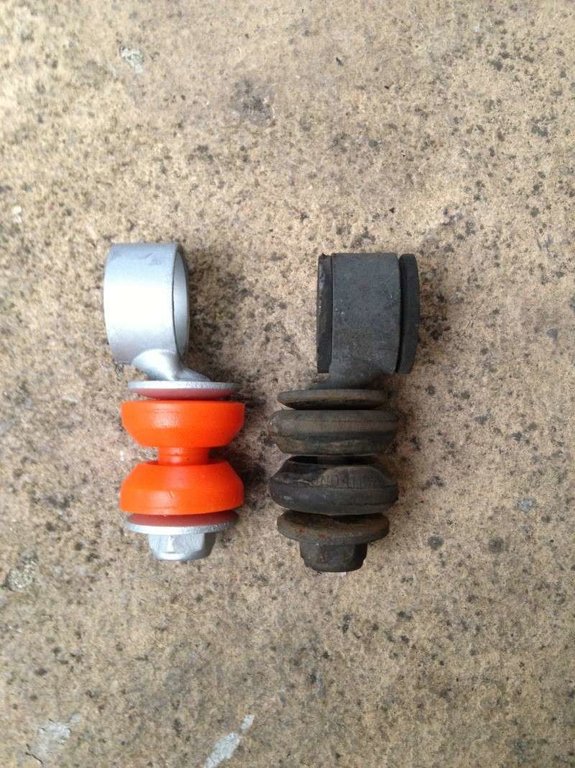

Remise en Etat des biellette de barre anti Roulis (Avant/Aprés)
Image IPB

faut me retirer la bombe de peinture des mains lol (par contre le SB est peint mais on s'en fout puisqu'il vont etre remplacer par les Flo-Flex)
Image IPB

Le 05/06/2013

la suite des travaux ( belle galere je dois dire)

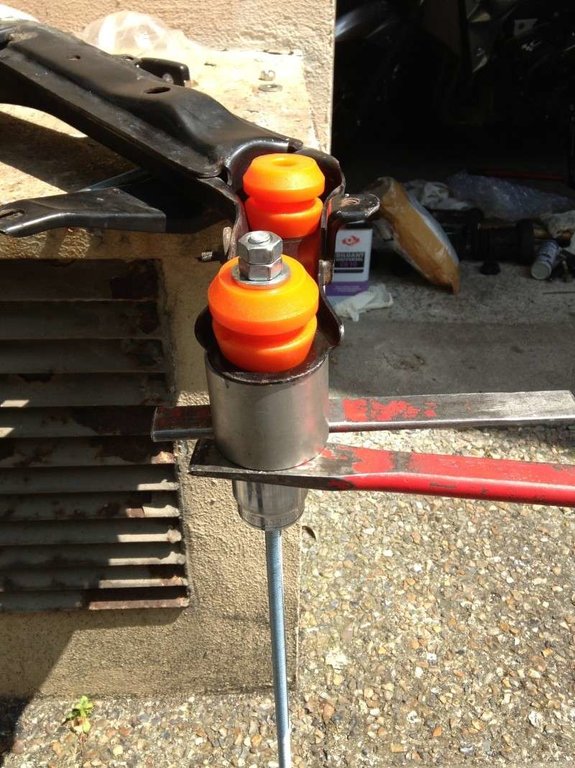

sans presse et sans etau on bricole un outils d'insertion des SB en polyurethane

Image IPB

pas de probleme pour monter 3 sur 4 des SB mais bien sur le dernier m'a fait suer on s'y est mis a deux et quelques minutes de bataille

mais les voila en place
Image IPB


Le 21/06/2013

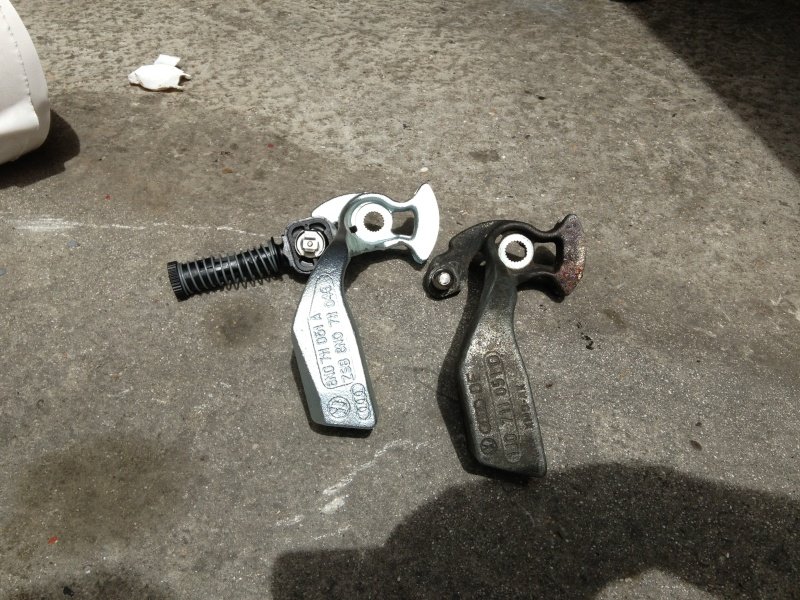

Levier de boite de TT

Image IPB

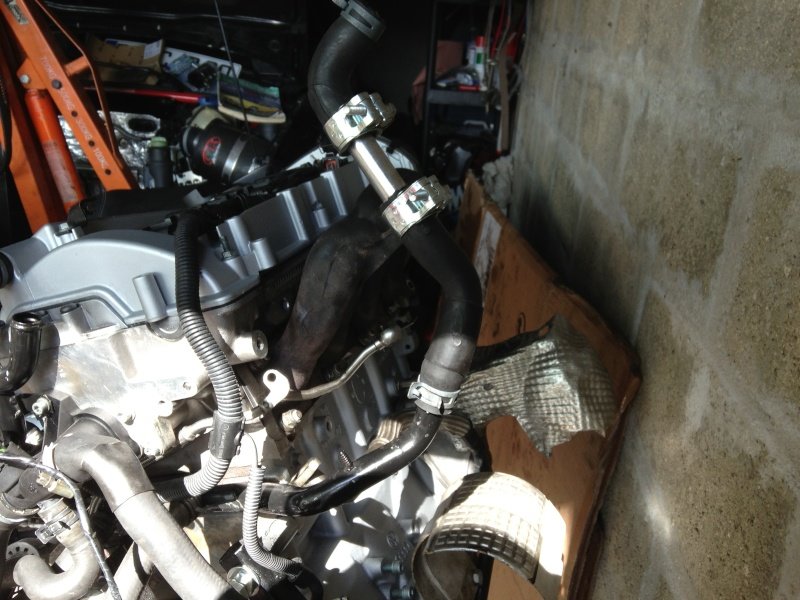

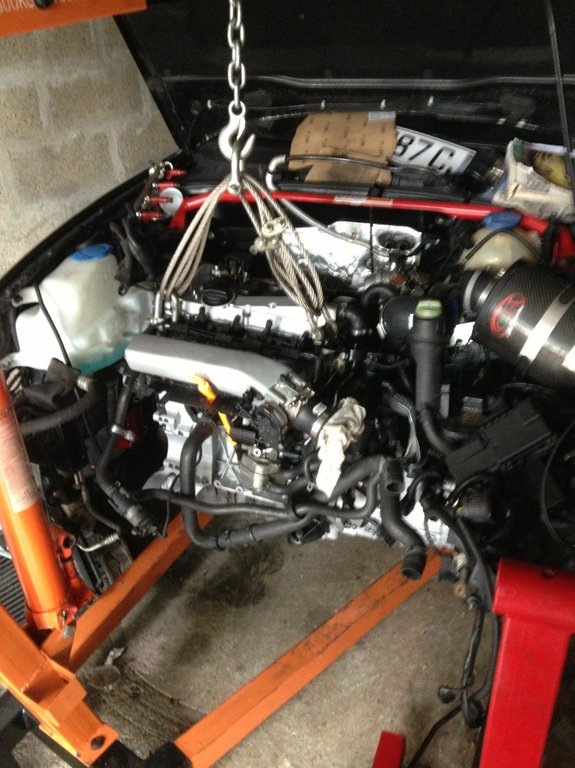

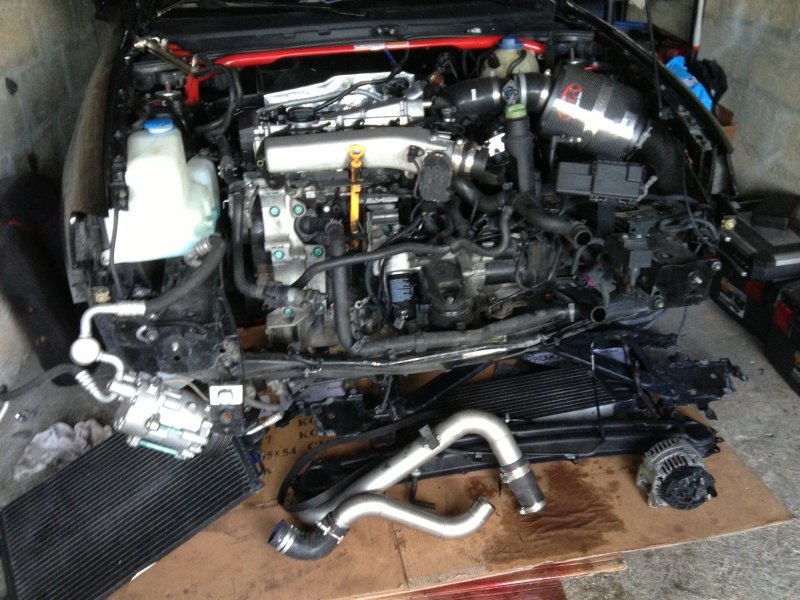

et L'ensemble Moteur/boite replacé dans le compartiment moteur (Désolé pour la qualité)

Image IPB

Modifié par Spelfor, 02 July 2013 - 16:57 PM.


#8 wolrod

wolrod

    Forumiste confirmé

  • Forumistes
  • PipPipPipPip
  • 659 messages
  • Localisation:Alsace, Bas-Rhin
  • Voitures:Monospace Chrysler

Posté 03 July 2013 - 10:38 AM

eh benh ! :icon_eek:
Y'a du boulot !! :marcelpoire:

#9 Vincent R.

Vincent R.

    Drogué du forum

  • Forumistes
  • PipPipPipPipPipPip
  • 4908 messages
  • Localisation:Pas de Calais
  • Voitures:A4 cabriolet B7 Sline

Posté 24 July 2013 - 15:46 PM

Super Taff :bien:

#10 Spelfor

Spelfor

    Forumiste novice

  • Forumistes
  • PipPipPip
  • 248 messages
  • Localisation:60
  • Voitures:Audi A4 Ambi Luxe 3.0TDI QUATTRO
    Seat Ibiza 1.8 20vt

Posté 24 July 2013 - 21:46 PM

merci les gars

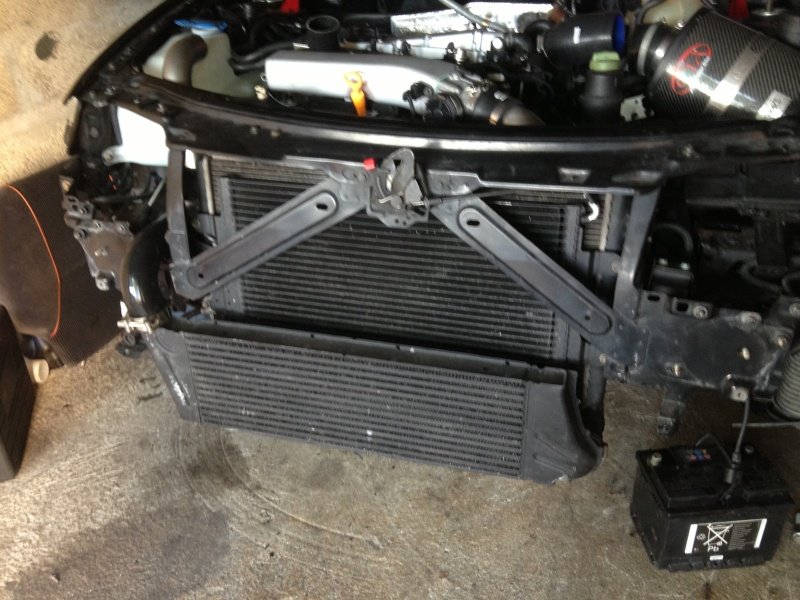

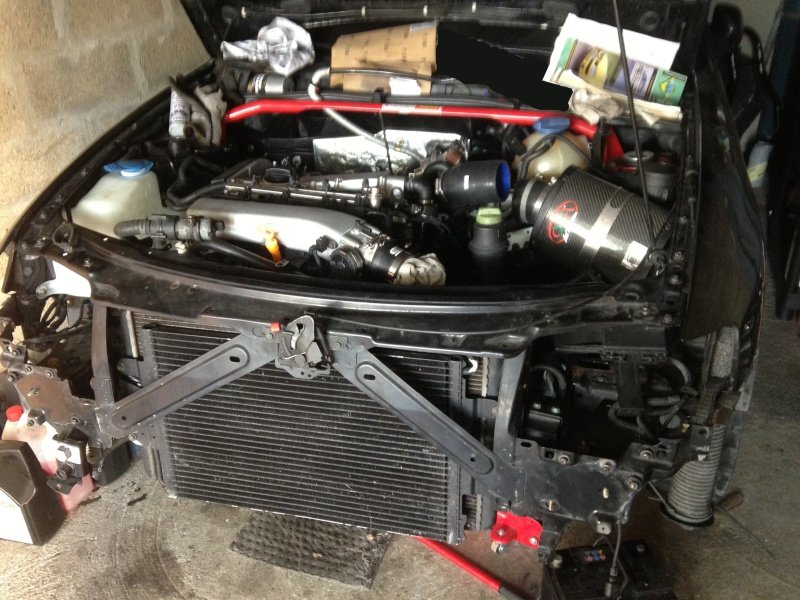

Samedi montage du radiateur et de la structure avant

Image IPB

Dimanche j'ai resserré ma downpipe (à réparer) et commencer a monter mon ma sural

Image IPB

#11 kilivinci

kilivinci

    B7 Fanatic Team

  • Super modérateur
  • 16309 messages
  • Localisation:Team Midi Pyrénées

Posté 30 July 2013 - 00:44 AM

bon boulot :bien:

#12 Madingwada

Madingwada

    Fanatique du forum

  • Forumistes
  • PipPipPipPipPipPipPip
  • 5421 messages
  • Localisation:78 - Yvelines
  • Voitures:Polo Coupé Pretty Année 94
    Seat Ibiza TDI 90ch Année 99
    Audi A4 2.0l [email protected] S-Line 06

Posté 08 August 2013 - 09:47 AM

:icon_eek: :icon_eek: :icon_eek:
Très belle prépa/réfection moteur. Un boulot de dingue!!!
:jap:

#13 Spelfor

Spelfor

    Forumiste novice

  • Forumistes
  • PipPipPip
  • 248 messages
  • Localisation:60
  • Voitures:Audi A4 Ambi Luxe 3.0TDI QUATTRO
    Seat Ibiza 1.8 20vt

Posté 08 August 2013 - 10:00 AM

non rien d'ultra dingue c'est juste du temps mais y'a vraiment rien de sorcier ( à voir si ça démarre Mdr)

#14 FrançoisL

FrançoisL

    Habitant

  • Super modérateur
  • 15605 messages
  • Localisation:BZH
  • Voitures:Allroad
    V6 TDI stage 2 work in progress...

Posté 19 August 2013 - 15:15 PM

Impressionant! Bravo




0 utilisateur(s) li(sen)t ce sujet

0 members, 0 guests, 0 anonymous users


Publicités
